齿轮减速机

PJ250、PJ350、PJ400、PJ500、PJ650、PJ750、PJ850、PJ1000输入输出轴端尺寸

发布时间：2022-05-19 15:01:19　人气：

PJ系列输入输出轴端尺寸

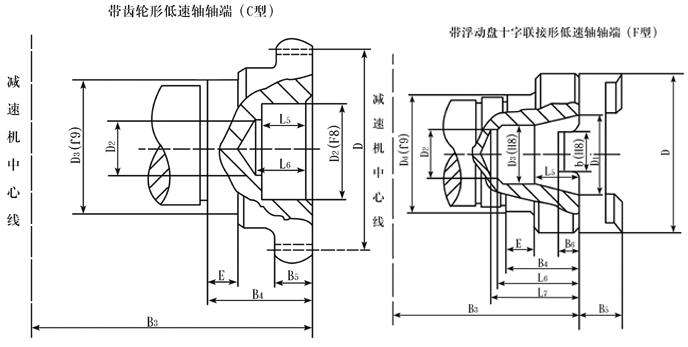

PJ250、PJ350、PJ400、PJ500、PJ650、PJ750、PJ850、PJ1000输入输出轴端尺寸(图1)

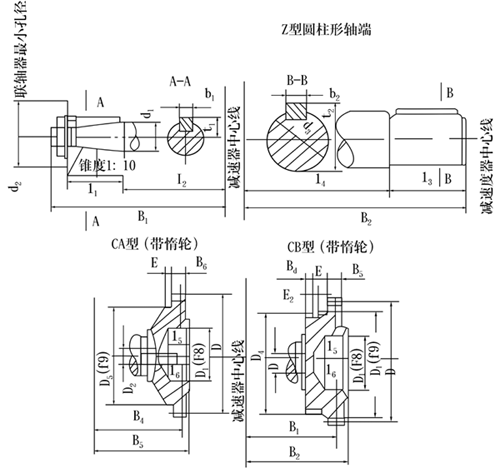

PJ250、PJ350、PJ400、PJ500、PJ650、PJ750、PJ850、PJ1000输入输出轴端尺寸(图2)

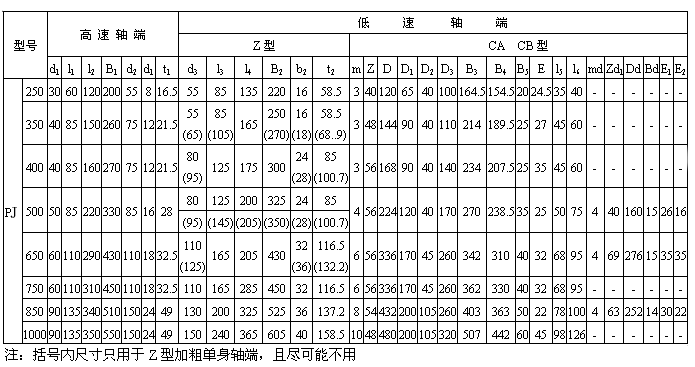

PJ250、PJ350、PJ400、PJ500、PJ650、PJ750、PJ850、PJ1000输入输出轴端尺寸(图3)

型号		低速轴轴端
		F型
		D	D₁	D₂	D₃	Dd	L₅	L₆	L₇	E	B₃	B₄	B₅	B₆	b
PJ	250	100	50	25	40	85	25	50	55	27	140	47	25	11	25
	350	120	60	40	45	85	36	66	71	22	186	58	36	14	30
	400	150	60	40	45	100	45	75	80	22	205	67	45	17	35
	500	200	80	40	50	115	55	95	100	22	235	77	55	22	50
	650	250	110	40	70	145	60	105	115	37.5	300	97.5	70	27	60
	750	275	110	40	75	145	70	120	130	36	330	106	80	27	75
	850	300	120	60	75	165	90	140	150	37.5	390	127.5	90	27	75
	1000	325	130	60	80	205	80	140	150	29	415	109	80	32	80

型号		低速轴轴端
		C型
		mm	Z	D	D₁	D₂	D₃	B₃	B₄	B₅	E	L₅	L₆
PJ	250	3	40	120	65	40	85	164.5	66.5	20	27	35	40
	350	3	48	144	65	40	90	202	74	25	22	35	40
	400	3	56	168	80	50	100	220	82	25	22	40	50
	500	4	56	224	100	65	115	256	98	35	22	45	58
	650	6	56	336	140	85	145	330	127.5	40	37.5	55	68
	750	6	56	336	140	85	145	350	126	40	36	55	68
	850	8	54	432	170	100	165	388	127.5	50	37.5	65	80
	1000	10	48	480	180	100	205	430	126	60	31	75	100
