齿轮减速机

ZQ350+100、ZQ400+100、ZQ500+150、ZQ650+150、ZQ850+250、ZQ1000+250型大速比减速机的外形尺寸

发布时间：2022-05-19 15:01:45　人气：

ZQ型大速比减速机的外形尺寸

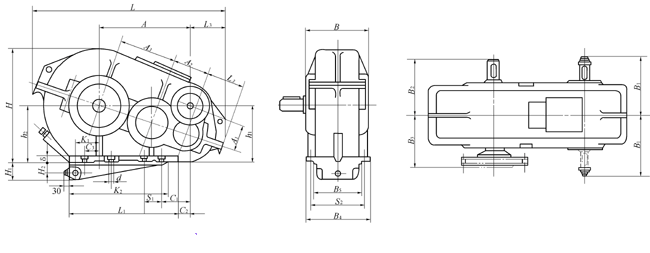

ZQ350+100、ZQ400+100、ZQ500+150、ZQ650+150、ZQ850+250、ZQ1000+250型大速比减速机的外形尺寸(图1)

ZQ型大速比减速机的外形尺寸（mm）

型号		尺寸
		中心距										中心高				外形尺寸								轴端尺寸
		A			A₁			A₂	A₃			h₁		h₂		L				B	H			B₁		B₂			B₃
ZQD350		≈365			100			150	200			210		200		≈758				320	400			250		275/285			―
ZQD400		400			100			150	250			250		250		≈852				340	490			265		300			234
ZQD500		≈522			150			200	300			295		300		≈1060				390	590			320		350			270
ZQD650		650			150			250	400			320		320		≈1355				506	707			380		430			342
ZQD850		850			250			350	500			400		400		≈1690				625	875			480		525			403
ZQD1000		≈1030			250			400	600			395		400		≈2000				703	975			530		605			507
型号	尺寸
	L₁		L₂	L₃		K₁	K₂			B₄	B₅		H₁		H₂		δ	安装尺寸												质量 (kg)
																		C₁	C₂			C₃	孔距				孔径 d	孔数 n
																							S₁		S₂
ZQD350	470		158	≈137		―	―			290	150		―		23*		25	≈95	≈55			80	350		250		17	4		195
ZQD400	490		160	≈155		135	―			310	170		―		23*		25	110	80			80	370		270		17	4		262
ZQD500	620		206	≈196		165	―			350	210		―		28*		25	≈152	≈102			110	240		310		17	6		490
ZQD650	830		238	≈240		240	800			470	317		95		65		35	160	85			155	215		410		25	8		770
ZQD850	1100		327	≈290		295	≈1360			580	418		120		90		35	155	75			205	300		520		32	8		1485
ZQD1000	1350		334	≈312		420	≈1662			660	480		200		170		40	≈231	≈131			250	350		590		32	8		2189

注：H₂尺寸有“*”者，其位置在减速机底座上面。
