齿轮减速机

SVAB180、SVAB200、SVAB225、SVAB250、SVAB280、SVAB320、SVAB360、SVAB400、SVAB450、SVAB500、SVAB560、SVAB630、SVAB710、SVAB800型圆柱齿轮减速机外形及安装尺寸

发布时间：2022-05-19 15:05:29　人气：

SVAB型圆柱齿轮减速机外形及安装尺寸

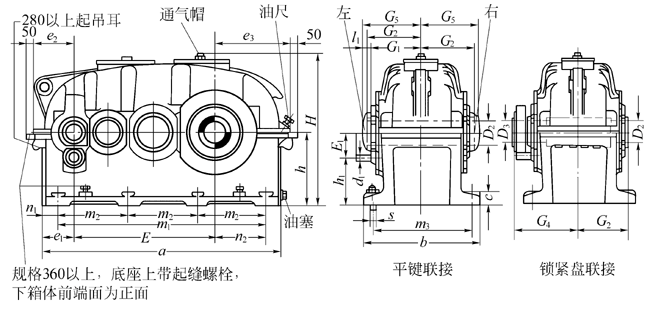

SVAB180、SVAB200、SVAB225、SVAB250、SVAB280、SVAB320、SVAB360、SVAB400、SVAB450、SVAB500、SVAB560、SVAB630、SVAB710、SVAB800型圆柱齿轮减速机外形及安装尺寸(图1)

SVAB型减速机外形尺寸 (mm)

型号规格	a	b	c	轴端¹							空心轴²		E	E₁	e₁		e₂≈		e₃≈
				d₁	l₁	d₁		l₁	d₁	l₁	D₂	D₃
				i_N=112～280		i_N=315～500
180 200 225	665 745 840	320 355 390	32 40 40	16k6 19k6 22k6	30 35 35	14k6 16k6 19k6		30 30 35	- - -	- - -	100H7 110H7 120H7	- - -	395 440 497	63 70 80	85 97.5 110.5		109 128 141		209 238 263
250 280 320	930 1025 1160	450 500 570	50 50 63	24k6 28m6 32m6	40 50 60	22k6 24k6 28m6		35 40 50	- - -	- - -	140H7 150H7 170H7	- 140H7 160H7	555 620 705	90 100 112	120 120 140		158 160 189		293 325 364
				i_N=100～140		i_N=160～250			i_N=280～500
360 400 450	1280 1420 1610	600 690 750	63 80 80	38m6 42m6 48m6	60 70 80	32m6 38m6 42m6		60 60 70	28m6 32m6 38m6	50 60 60	180H7 200H7 230H7	170H7 190H7 220H7	790 880 995	125 140 160	140 155 175		188 215 240		398 445 505
				i_N=100～160		i_N=180～250			i_N=280～500
500 560 630 710 800	1790 2010 2260 2540 2850	830 910 1030 1160 1320	100 100 125 125 160	48m6 60m6 65m6 75m6 80m6	80 105 105 120 140	42m6 55m6 60m6 65m6 70m6		70 90 105 105 120	38m6 48m6 48m6 55m6 65m6	60 80 80 90 105	260H7 300H7 340H7 370H7 410H7	245H7 285H7 325H7 355H7 395H7	1110 1240 1400 1570 1760	180 200 225 250 280	200 235 255 295 335		277 324 344 400 448		557 624 694 780 868
型号规格	G₁	G₂	锁紧盘		G₅	h₁	h₂	H	m₁	m₂	m₃	n₁	n₂	地脚螺栓		平均质量 (kg)		最大油量 (L)
			G₄	型号										s	数量
180 200 225	145 160 170	150 165 177.5	- - -	- - -	185 200 215	137 155 170	200 225 250	415 462 511	570 630 705	190 210 235	275 300 335	47.5 57.5 67.5	137.5 150 165	M16 M20 M20	8 8 8	205 290 400		16 21 29
250 280 320	190 210 230	200 230 250	- 335 375	- 195-12 220-12	240 - -	190 215 243	280 315 355	570 644 719	810 855 960	270 285 320	380 430 490	60 85 100	195 200 215	M24 M24 M30	8 8 8	550 760 1100		40 58 82
360 400 450	255 290 320	280 315 345	405 450 505	240-12 260-12 300-12	- - -	275 310 340	400 450 500	806 906 1006	1080 1200 1350	360 400 450	520 590 650	100 110 130	250 275 310	M30 M36 M36	8 8 8	1450 2000 2700		140 185 260
500 560 630 710 800	355 400 450 500 575	380 425 470 530 605	550 600 670 730 825	340-12 380-12 420-12 460-12 500-12	- - - - -	380 430 485 550 620	560 630 710 800 900	1121 1261 1406 1531 1783	1500 1680 1890 2130 2400	500 560 630 710 800	710 790 890 1000 1140	145 165 185 205 225	335 370 420 470 530	M42 M42 M48 M48 M56	8 8 8 8 8	3900 5200 7300 11000 14000		360 530 570 900 1200

注：1.带平键的轴端按GB1096-79，A型。
