齿轮减速机

SDN160、SDN180、SDN200、SDN225、SDN250、SDN280、SDN320、SDN360、SDN400、SDN450、SDN500、SDN560、SDN630、SDN710、SDN800型圆柱齿轮减速机外形及安装尺寸

发布时间：2022-05-19 15:05:31　人气：

SDN型圆柱齿轮减速机外形及安装尺寸

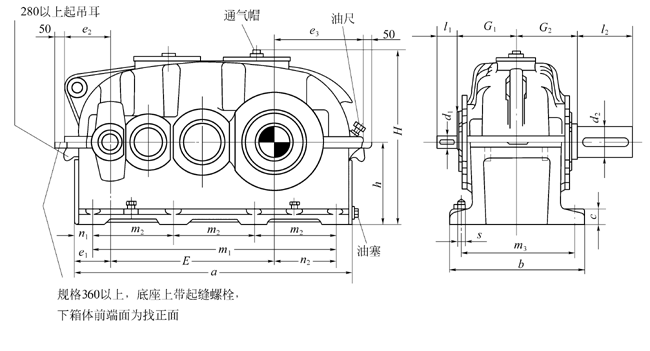

SDN160、SDN180、SDN200、SDN225、SDN250、SDN280、SDN320、SDN360、SDN400、SDN450、SDN500、SDN560、SDN630、SDN710、SDN800型圆柱齿轮减速机外形及安装尺寸(图1)

SDN型减速机外形尺寸 (mm)

型号规格	a	b	c	轴端¹						E	e₁	e₂≈	e₃≈
				d₁	l₁	d₁	l₁	d₂	l₂
				i_N=22.4～71		i_N=80～100		d₂	l₂
160 180 200	600 665 745	290 320 355	32 32 40	24k6 28m6 32m6	40 50 60	19k6 22k6 22k6	35 35 35	75m6 85m6 95m6	120 140 160	352 395 440	83 85 97.5	107 109 128	188 209 238
225	840	390	40	38m6	60	24k6	40	100m6	180	497	110.5	141	263
250 280 320	930 1025 1160	450 500 570	50 50 63	42m6 48m6 48m6	70 80 80	32m6 38m6 42m6	60 60 70	110n6 130n6 140n6	180 210 240	555 620 705	120 120 140	158 160 189	293 325 364
				i_N=20～35.5		i_N=40～90
360 400 450	1280 1420 1610	600 690 750	63 80 80	60m6 65m6 70m6	105 105 120	48m6 55m6 60m6	80 90 105	170n6 180n6 210n6	270 310 350	790 880 995	140 155 175	188 215 240	398 445 505
				i_N=20～45		i_N=50～90
500 560 630 710 800	1790 2010 2260 2540 2850	830 910 1030 1160 1320	100 100 125 125 160	80m6 95m6 110n6 120n6 140n6	140 160 180 210 240	65m6 75m6 85m6 90m6 100m6	105 120 140 160 180	240n6 270n6 300n6 340n6 390n6	400 450 500 550 650	1110 1240 1400 1570 1760	200 235 255 295 335	277 324 344 400 448	557 624 694 780 868
型号规格	G₁	G₂	h	H≈	m₁	m₂	m₃	n₁	n₂	地脚螺栓		平均质量(kg)	最大油量(L)
型号规格	G₁	G₂	h	H≈	m₁	m₂	m₃	n₁	n₂	s	数量	平均质量(kg)	最大油量(L)
160 180 200	130 145 160	140 155 170	180 200 225	375 415 462	510 570 630	170 190 210	245 275 300	45 47.5 57.5	120 137.5 150	M16 M16 M20	8 8 8	150 205 285	10 14 19
225 250 280 320	175 200 225 255	190 215 240 270	250 280 315 355	511 570 644 719	705 810 855 960	235 270 285 320	335 380 430 490	67.5 60 85 100	165 195 200 215	M20 M24 M24 M30	8 8 8 8	390 540 750 1050	26 36 53 75
360 400 450	275 305 345	290 320 360	400 450 500	806 906 1006	1080 1200 1350	360 400 450	520 590 650	100 110 130	250 275 310	M30 M36 M36	8 8 8	1400 1950 2650	115 160 220
500 560 630 710 800	385 400 460 520 595	400 440 500 560 645	560 630 710 800 900	1121 1261 1406 1581 1783	1500 1680 1890 2130 2400	500 560 630 710 800	710 790 890 1000 1140	145 165 185 205 225	335 370 420 470 530	M42 M42 M48 M48 M56	8 8 8 8 8	3800 5100 7200 10800 14000	300 450 520 820 1150

注：1.带平键的轴端，按GB1096-79，A型。
