DCYK160、DCYK180、DCYK200、DCYK224、DCYK250、DCYK280、DCYK315、DCYK355、DCYK400、DCYK450、DCYK500、DCYK560、DCYK630、DCYK710、DCYK800型减速机外形、安装尺寸及装配型式JB/T9002-1999

发布时间：2022-05-19 15:05:58　人气：

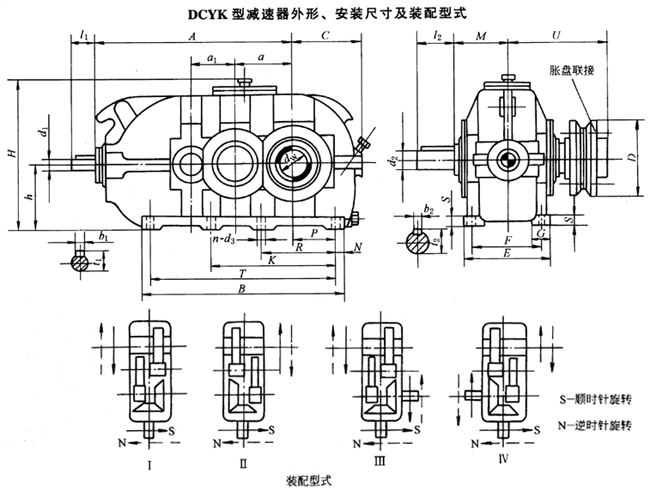

DCYK160、DCYK180、DCYK200、DCYK224、DCYK250、DCYK280、DCYK315、DCYK355、DCYK400、DCYK450、DCYK500、DCYK560、DCYK630、DCYK710、DCYK800型减速机外形、安装尺寸及装配型式JB/T9002-1999(图1)

/mm

公称中心距a	a₁	d₁	l₁	d₂	l₂	d_W	U	A	B	C	E	F	G	S	h	H	M
160	112	25	60	32	80	80	225	510	555	190	250	210	65	35	180	423	145
180	125	30	80	38	80	90	250	575	625	215	270	230	70	35	200	468	160
200	140	35	80	42	110	100	275	640	685	240	300	250	75	40	225	520	175
224	160	40	110	48		110	295	725	775	260	320	270	80	45	250	570	190
250	180	42		50		120	325	815	860	290	370	310	90	50	280	626	210
280	200	50		55		135	360	905	970	325	400	340	100	55	315	702	230
315	224	55		65	140	160	420	1020	1085	355	450	380	110	60	355	809	260
355	250	60	140	75	140	180	450	1140	1220	390	480	410	120	65	400	900	285
400	280	65		85	170	200	490	1275	1355	440	530	460	130	70	450	970	305
450	315	75		95	170	220	550	1425	1520	490	600	510	140	80	500	1065	345
500	355	90	170	100	210	280	715	1585	1690	570	650	560	150	90	560	1208	435
560	400	100	210	110	210	310	760	1775	1895	610	750	640	160	100	630	1325	475
630	450	110		130	250	340	840	1995	2145	675	800	690	170	110	710	1460	525
710	500	120		150	250	380	890	2235	2400	760	900	770	190	125	800	1665	570
800	560	130	250	160	300	420	955	2505	2700	840	1000	870	200	140	900	1870	625

公称中心距a	n-d₃	N	P	R	K	T	b₁	t₁	b₂	t₂	D	平均重量/kg	油量/L
160	6-18	30	115	210	―	495	8	28	10	35	185	200	9
180	6-18	30	135	240		565	8	33	10	41	215	255	13
200	6-23	35	145	255		615	10	38	12	45	230	325	18
224	6-23	35	165	290		705	12	43	14	51.5	263	453	26
250	6-27	40	180	315		780	12	45	14	53.5	290	586	33
280	6-27	45	200	355		880	14	53.5	16	59	300	837	46
315	8-33	50	220	405	655	985	16	59	18	69	370	1100	65
355		55	245	450	740	1110	18	64	20	79.5	405	1550	90
400		55	280	510	840	1245	18	69	22	90	430	1967	125
450	8-39	60	315	575	940	1400	20	79.5	25	100	460	2675	180
500	8-39	70	350	645	1050	1550	25	95	28	106	570	4340	240
560	8-45	80	390	715	1165	1735	28	106	28	116	660	5320	335
630		80	445	800	1305	1985	28	116	32	137	690	7170	480
710		90	500	900	1490	2220	32	127	36	158	770	9600	690
800		90	560	1100	1680	2520	32	137	40	169	850	13340	940
