QJ型起重机三支点减速机(JB/T89051-1999)

1 工作条件

1)齿轮圆周速度不大于16m/s；

2)高速轴转速不大于1000r/min；

3)工作环境温度为-40～+45℃，低于零度时应加热到+5℃。

4)可正反两向运转。

2 型式

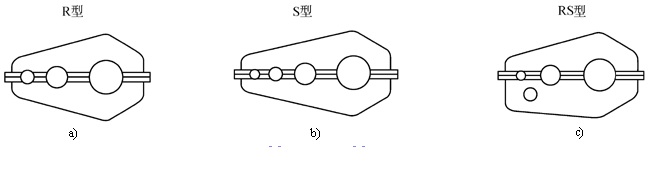

1)结构型式 QJ型减速机分为R(B)型――二级、S(C)型――三级和RS(D)型――二级安装尺寸，三级速比(二级折轴式)，如下图所示。

QJ型起重机三支点减速机工作条件及型式JB/T89051-1999(图1)

a)R(B)型 b)S(c)型 c)RS（D）型

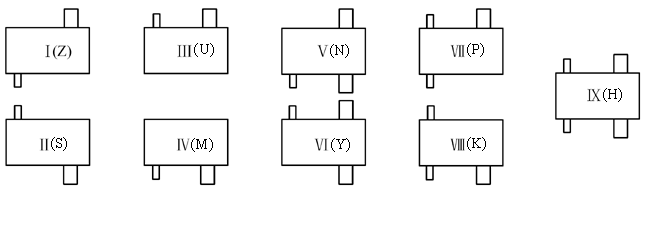

2)装配型式共九种，见下图。

QJ型起重机三支点减速机工作条件及型式JB/T89051-1999(图2)

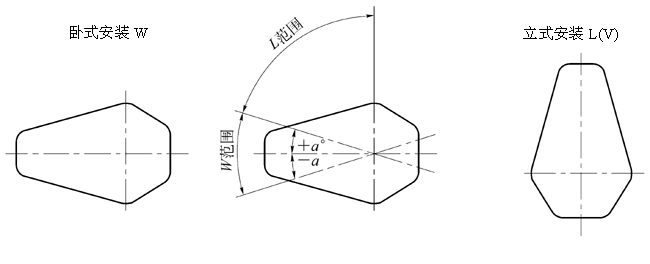

3)安装型式分卧式W或立式L(V)；在偏转角±α范围内为卧式，L范围内为立式安装，见下图。

QJ型起重机三支点减速机工作条件及型式JB/T89051-1999(图3)

α角的度数与传动比有关，当减速机倾斜α时，应保证使中间级大齿轮沾油1～2个齿高深度。

4)支承型式减速机为三支点承式，见下图。

QJ型起重机三支点减速机工作条件及型式JB/T89051-1999(图4)
