齿轮减速机

ZDS80、ZDS100、ZDS125、ZDS160、ZDS200、ZDS250、ZDS280、ZDS315、ZDS355、ZDS400、ZDS450、ZDS500、ZDS560少齿数渐开线圆柱齿轮减速机型式及主要尺寸JB/T5560-1991

发布时间：2022-05-19 15:06:50　人气：

ZDS型少齿数渐开线圆柱齿轮减速机型式及主要尺寸JB/T5560-1991

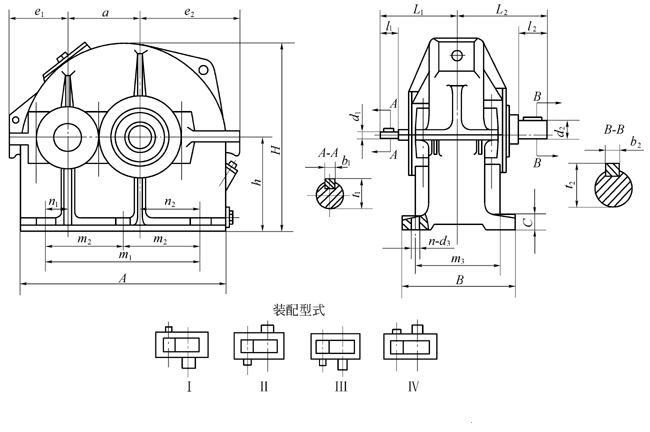

ZDS80、ZDS100、ZDS125、ZDS160、ZDS200、ZDS250、ZDS280、ZDS315、ZDS355、ZDS400、ZDS450、ZDS500、ZDS560少齿数渐开线圆柱齿轮减速机型式及主要尺寸JB/T5560-1991(图1)

ZDS型减速机主要尺寸 /mm

规格	A	B	H≈	a	i=4～5.6					i=6.3～10					i=11.2～16					i=18～31.5
规格	A	B	H≈	a	d₁ (m6)	b₁	t₁	l₁	L₁	d₁ (m6)	b₁	t₁	l₁	L₁	d₁ (m6)	b₁	t₁	l₁	L₁	d₁ (m6)	b₁	t₁	l₁	L₁
80	230	150	242	80	18	6	20.5	28	126	14	5	16	25	125	10	3	11.2	20	121	10	3	11.2	20	121
100	281	165	284	100	22	6	24.5	36	140	18	6	20.5	28	131	14	5	16	25	127	10	3	11.2	20	123
125	345	190	339	125	28	8	31	42	170	28	8	31	42	170	18	6	20.5	28	156	18	6	20.5	28	156
160	442	260	404	160	35	10	38	58	195	28	8	31	42	179	22	6	24.5	36	173	18	5	18	28	165
200	540	300	500	200	42	12	45	82	245	32	10	35	58	215	24	8	27	36	193	18	6	20.5	28	189
250	652	340	623	250	60	18	64	105	304	50	14	53.5	82	270	30	8	33	58	246	28	8	31	42	230
280	750	380	685	280	65	18	69	105	322	50	14	53.5	82	294	35	10	38	58	265	28	8	31	42	240
315	800	450	778	315	70	20	74.5	105	350	55	16	59	82	320	40	12	43	82	320	30	8	33	58	290
355	936	496	878	355	80	22	85	130	419	65	18	69	105	380	45	14	48.5	82	346	35	10	38	58	332
400	1028	530	984	400	90	25	95	130	426	70	20	74.5	105	392	50	14	53.5	82	362	40	12	43	82	356
450	1110	580	1080	450	100	28	106	165	490	80	22	85	130	450	55	16	59	82	400	45	14	48.5	82	390
500	1255	632	1195	500	110	28	116	165	506	90	25	95	130	475	60	18	64	105	445	50	14	53.5	82	415
560	1400	695	1345	560	140	36	148	180	548	110	28	116	165	503	80	22	85	130	463	65	18	69	105	448

<, ;, TD width=32 onselect="null">

2500

规格	d₂ (m6)	b₂	t₂	l₂	L₂	C	m₁	m₂	m₃	n₁	n₂	e₁	e₂	h	地脚螺栓孔		质量 /kg
规格	d₂ (m6)	b₂	t₂	l₂	L₂	C	m₁	m₂	m₃	n₁	n₂	e₁	e₂	h	d₃	n	质量 /kg
80	28	8	31	42	134	12	175	―	120	30	65	82	131	125	12	4	30
100	38	10	41	58	158	16	215	―	126	32	83	97	141	140	14.5		36.2
125	48	14	51.5	82	208	18	270	―	155	37	108	105	180	160	14.5		60.8
160	65	18	69	105	267	20	332	―	200	50	122	143	227	200	18.5		103
200	75	20	79.5	105	280	25	420	―	240	58	162	160	266	250	25		202
250	90	25	95	130	353	30	500	250	270	70	180	202	306	315	28	6	329
280	105	28	111	165	413	35	610	305	300	75	255	205	375	355	28		500
315	120	32	127	165	419	40	650	325	350	75	260	216	405	400	35		612
355	130	36	138	200	486	50	740	370	376	90	295	240	451	450	35		910
400	150	36	158	200	500	50	836	418	430	106	330	214	502	500	42		1150
450	170	40	179	240	565	55	890	460	480	106	350	290	570	560	42		1460
500	190	45	200	280	640	60	1030	515	490	112	418	290	590	630	42		1850
560	200	45	210	280	642	65	1140	570	530	130	450	335	695	710	42
