齿轮减速机

CE32、CE42、CE62、CE72、CE82、CE92、CE102、二级斜齿轮减速机连接法兰尺寸

发布时间：2022-05-19 15:09:47　人气：

CE型二级斜齿轮减速机连接法兰尺寸

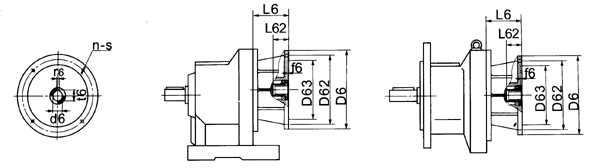

CE32、CE42、CE62、CE72、CE82、CE92、CE102、二级斜齿轮减速机连接法兰尺寸(图1)

连接法兰尺寸

		d6	t6	r6	f6	L6	L62	D6	D62	D63
CE..32	P63	11	13	4	3.5	83	26	140	115	95
	P71	14	16	5	3.5	83	33	160	130	110
	P80	19	22	6	4.5	103	43	200	165	130
	P90	24	27	8	4.5	103	53	200	165	130
CE..42 CE..62	P63	11	13	4	3.5	83	26	140	115	95
	P71	14	16	5	3.5	103	33	160	130	110
	P80	19	22	6	4.5	103	43	200	165	130
	P90	24	27	8	4.5	103	53	200	165	130
	P100	28	31	8	5	110	63	250	215	180
	P112	28	31	8	5	110	63	250	215	180
CE..72	P63	11	13	4	3.5	103	26	140	115	95
	P71	14	16	5	3.5	103	33	160	130	110
	P80	19	22	6	4.5	110	43	200	165	130
	P90	24	27	8	4.5	110	53	200	165	130
	P100	28	31	8	5	110	63	250	215	180
	P112	28	31	8	5	110	63	250	215	180
	P132	38	41	10	5	133	85	300	265	230
CE..82	P80	19	22	6	4.5	110	43	200	165	130
	P90	24	27	8	4.5	110	53	200	165	130
	P100	28	31	8	5	133	63	250	215	180
	P112	28	31	8	5	133	63	250	215	180
	P132	38	41	10	5	133	85	300	265	230
	P160	42	45	12	6	171	115	350	300	250
CE..92	P100	28	31	8	5	133	63	250	215	180
	P112	28	31	8	5	133	63	250	215	180
	P132	38	41	10	5	171	85	300	265	230
	P160	42	45	12	6	171	115	350	300	250
	P180	48	52	14	6	171	115	350	300	250
CE..102	P100	28	31	8	5	171	63	250	215	180
	P112	28	31	8	5	171	63	250	215	180
	P132	38	41	10	5	171	85	300	265	230
	P160	42	45	12	6	171	115	350	300	250
	P180	48	52	14	6	171	115	350	300	250
	P200	55	59	16	7	171	115	400	350	300
	P225	60	64	18	7	215	145	450	400	350
