HJY-D型星轮减速机外形及安装尺寸

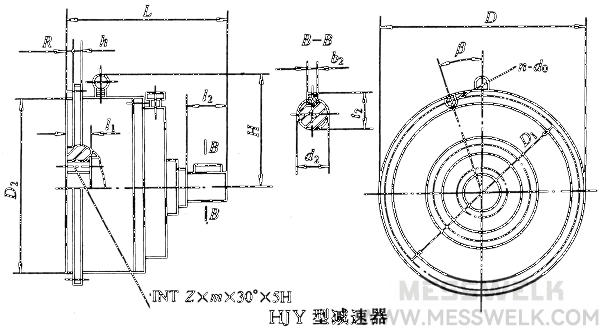

HJY-D型星轮减速机外形及安装尺寸JB/T8712-1998(图1)

HJY型减速机主要尺寸 /mm

规格	外形尺寸		孔输出参数及轴伸尺寸							安装联接尺寸									质量 m/kg
规格	L	H	Z	m	l₁	d₂	l₂	b₂	t₂	D	D₁	D₂ （h9）	E	R	n	d₀	β/ （。）	h	质量 m/kg
18D	424	275	31	3	50	35k6	58	10	38	400	380	360	122	38	12	11	15	18	118
20D	472	306	38	3	50	40k6	82	12	43	450	425	400	135	42	12	13.5	15	20	155
22D	500	330	24	5	50	45k6	82	14	48.5	500	470	450	144	47	12	13.5	15	22	207
25D	576	375	27	5	60	60m6	105	18	64	560	525	500	171	52	16	13.5	11.25	25	298
28D	639	410	33	5	70	65m6	105	18	69	630	600	560	191	58	16	17.5	11.25	28	425
31D	684	466	36	5	70	65m6	105	18	69	710	670	630	200	64	16	22	11.25	31	524
35D	744	511	41	5	70	75m6	105	20	79.5	800	750	710	219	71	16	22	11.25	35	840
40D	862	578	22	10	85	85m6	130	22	90	900	850	800	242	81	16	26	11.25	40	1250
45D	1028	600	26	10	100	120m6	165	32	127	1000	950	900	266	91	16	26	11.25	45	1930
50D	1125	685	30	10	110	130m6	200	32	137	1120	1060	1000	289	100	16	33	11.25	50	2590
56D	1236	780	34	10	110	140m6	200	36	148	1260	1190	1120	311	112	16	33	11.25	56	3700
63D	1361	850	38	10	130	160m6	240	40	169	1420	1340	1260	332	126	16	33	11.25	63	5180
71D	1464	970	40	10	140	180m6	240	45	190	1600	1500	1420	361	141	16	33	11.25	71	7370
80D	1517	1060	46	10	140	200m6	280	45	210	1800	1700	1600	368	158	16	33	11.25	80	9340
19D	467	270	36	3	50	40k6	82	12	43	430	400	380	131	41	12	13.5	15	19	148
21D	497	300	38	3	50	45k6	82	14	48.5	475	450	430	140	45	12	13.5	15	21	188
23D	516	344	25	5	60	48k6	82	14	51.5	530	500	475	153	51	16	13.5	11.25	24	255
26D	569	365	28	5	65	50k6	82	14	53.5	600	565	530	173	55	16	13.5	11.25	26	348
30D	636	405	34	5	70	55k6	82	16	59	670	630	600	194	62	16	17.5	11.25	30	522
33D	694	475	36	5	70	65m6	105	18	69	750	710	670	204	68	16	17.5	11.25	33	668
37D	783	515	43	5	85	75m6	105	20	79.5	850	800	750	226	75	12	22	11.25	37	883
42D	876	590	22	10	90	85m6	130	22	90	950	900	850	248	85	16	26	11.25	42	1433
47D	1028	625	28	10	100	120m6	165	32	127	1060	1000	950	269	95	16	26	11.25	47	1995
53D	1125	715	32	10	110	130m6	200	32	137	1200	1135	1060	293	106	16	26	11.25	53	2938
60D	1310	785	34	10	130	140m6	200	36	148	1350	1275	1200	320	119	16	33	11.25	60	4756
67D	1432	935	40	10	140	160m6	240	40	169	1500	1415	1350	348	133	16	33	11.25	67	6528
75D	1517	1010	46	10	140	200m6	280	45	210	1700	1600	1500	360	147	16	33	11.25	75	8243
