HJKW-C型星轮减速机外形及安装尺寸

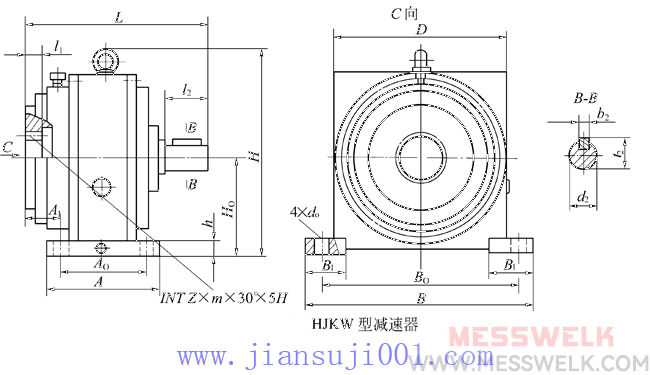

HJKW-C型星轮减速机外形及安装尺寸JB/T8712-1998(图1)

HJKW型减速机主要尺寸 /mm

规格	外形尺寸及中心高				孔输出参数及轴伸尺寸							地脚尺寸								质量 m/kg
规格	H₀	H	D	L	Z	m	l₁	d₂	l₂	b₂	t₂	A	A₁	A₀	B	B₁	B₀	d₀	h	质量 m/kg
12C	140	325	250	323	20	3	40	24j6	36	8	27	212	74	125	360	80	280	22	25	50
14C	160	365	280	338	20	3	40	28j6	42	8	31	224	72	140	400	90	320	22	28	75
16C	180	420	320	370	24	3	40	30k6	58	8	33	250	68	160	450	100	360	26	30	102
18C	200	470	360	402	31	3	50	35k6	58	10	38	280	74	180	500	110	400	26	35	140
20C	225	525	400	444	36	3	50	40k6	82	12	43	315	72	200	560	125	450	33	40	190
22C	250	590	450	474	42	3	50	45k6	82	14	48.5	325	73	224	600	130	500	33	40	260
25C	280	645	500	511	28	5	60	50k6	82	14	53.5	360	84	250	670	135	560	39	45	350
28C	315	720	560	573	34	5	70	60m6	105	18	64	400	92	280	750	140	630	50	55	488
31C	355	825	630	619	40	5	70	65m6	105	18	69	450	98	315	850	160	710	50	55	700
35C	400	915	710	669	20	10	70	70m6	105	20	74.5	500	88	355	950	170	800	55	65	960
40C	450	1040	800	722	22	10	85	80m6	130	22	85	550	93	400	1050	180	900	55	65	1290
45C	500	1130	900	889	26	10	100	90m6	130	25	95	580	141	450	1130	190	1000	65	75	2340
50C	560	1250	1000	976	28	10	110	100m6	165	28	106	650	134	500	1270	200	1120	65	75	2922
56C	630	1355	1120	1056	32	10	110	110m6	165	28	116	750	146	560	1450	225	1260	75	90	4430
13C	150	329	265	325	20	3	40	28j6	42	8	31	224	69	136	380	80	300	22	28	65
15C	170	375	300	338	24	3	40	28j6	42	8	31	236	69	150	426	90	340	26	30	88
17C	190	430	340	376	26	3	40	35k6	58	8	38	250	67	170	460	100	380	26	35	124
19C	215	485	380	427	34	3	50	40k6	82	12	43	300	76	190	530	110	430	33	40	166
21C	236	536	430	455	38	3	50	45k6	82	14	48.5	326	76	216	580	115	475	33	40	221
23C	265	609	475	486	25	5	50	45k6	82	14	48.5	350	81	240	640	120	530	50	45	300
26C	300	665	530	527	28	5	60	50k6	82	14	53.5	390	85	280	710	130	600	50	55	412
30C	335	740	600	574	34	5	70	55k6	82	16	59	430	88	320	780	145	670	50	55	562
33C	375	850	670	626	38	5	70	60m6	105	18	64	490	90	340	900	165	750	55	65	760
37C	425	940	750	669	20	10	80	70m6	105	20	74.5	530	89	380	1000	170	850	55	65	1095
42C	475	1065	850	740	23	10	100	80m6	130	22	85	580	91	430	1100	175	950	65	75	1568
47C	530	1160	950	875	28	10	110	95m6	130	25	100	650	116	500	1210	180	1060	65	75	2580
53C	600	1290	1060	948	28	10	110	100m6	165	28	106	720	119	530	1390	215	1200	75	90	3248
