FJ1、FJ2、FJ3、FJ4、FJ5、FJ6、FJ7、FJ8、FJ9、FJ10、FJ11、型硬齿面圆柱、圆锥齿轮减速机外形安装尺寸

发布时间：2022-05-19 15:30:40　人气：

FJ型硬齿面圆柱圆锥齿轮减速机外形安装尺寸

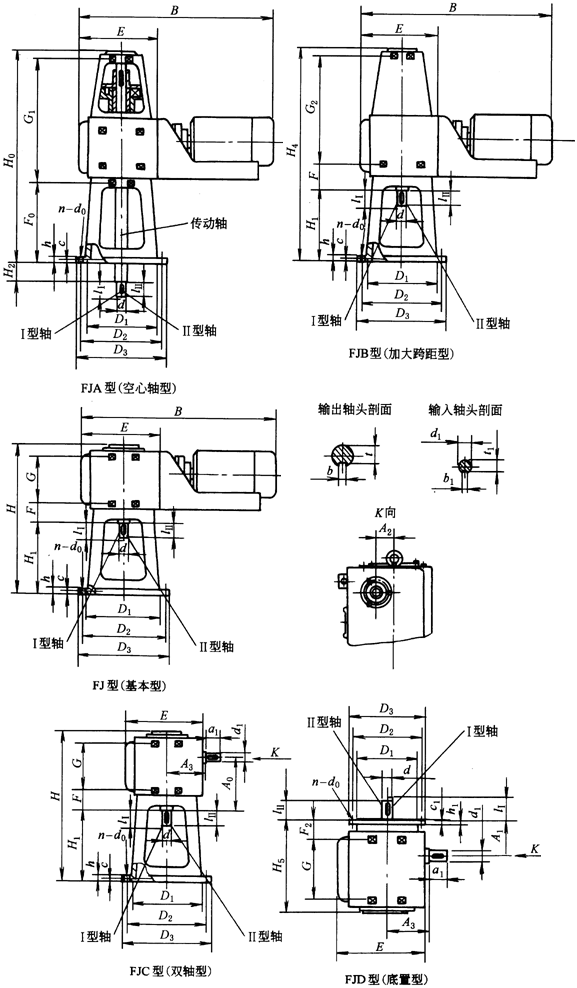

FJ1、FJ2、FJ3、FJ4、FJ5、FJ6、FJ7、FJ8、FJ9、FJ10、FJ11、型硬齿面圆柱、圆锥齿轮减速机外形安装尺寸(图1)

/mm

型号	A₀	A₁	A₂	A₃	配置单端面、无内置轴承机械密封或较低填料箱及SF式联轴器					配置双端面、内置轴承机械密封或较高填料箱及夹壳型联轴器					b	t	b₁	t₁	重量 /kg
型号	A₀	A₁	A₂	A₃	F₀	H	H₀	H₁	H₄	F₀	H	H₀	H₁	H₄	b	t	b₁	t₁	重量 /kg
FJ1	178	168	60	136	250	683	793	400	980	450	783	993	500	1080	8	26	6	18.5	188
FJ2	178	168	60	136	250	683	793	400	980	450	783	993	500	1080	12	35	6	18.5	250
FJ3	250	217	70	166	300	819	959	450	1159	500	919	1159	550	1259	14	44.5	8	26	350
FJ4	350	310	120	202	300	1001	1131	500	1411	520	1101	1351	600	1511	18	58	14	39.5	520
FJ5	350	350	160	230	330	1023	1339	500	1593	550	1173	1559	650	1743	22	71	14	44.5	750
FJ6	425	382	158	281	350	1221	1311	600	1651	600	1371	1561	750	1801	25	86	14	44.5	1000
FJ7	595	510	200	383	350	1605	1635	750	2145	650	1755	1935	900	2295	28	100	20	67.5	1400
FJ8	595	510	200	383	350	1605	1635	750	2145	650	1755	1935	900	2295	32	109	20	67.5	2000
FJ9	655	555	260	427	350	1735	1839	800	2400	650	1935	2139	1000	2600	36	128	22	71	2800
FJ10	750	565	260	570	350	1850	2050	850	2550	650	2050	2050	1050	2750	36	148	25	86	3800
FJ11	805	585	270	598	400	2050	2250	900	2990	700	2250	2550	1100	3100	45	185	25	86	5200

注：FJA型减速机输出轴为空心轴，并配有传动轴，在搅拌釜内通过联轴器与搅拌轴联接，检修轴密封时可以将传动轴抽出，不需拆除减速机。FJB型轴承间距大，承载能力大，适合长搅拌轴而又不需加底轴承的场合。FJC型适合于特殊驱动机构和特殊要求的场合。FJD型用于传动装置位于搅拌釜下方的场合。
