齿轮减速机

LC75、LC100、LC125、LC150、LC200、LC250、LC325、型立式两级硬齿面圆柱齿轮减速机外形、安装尺寸(HG5-746-78)

发布时间：2022-05-19 15:31:02　人气：

LC型立式两级硬齿面圆柱齿轮减速机外形安装尺寸HG5-746-78

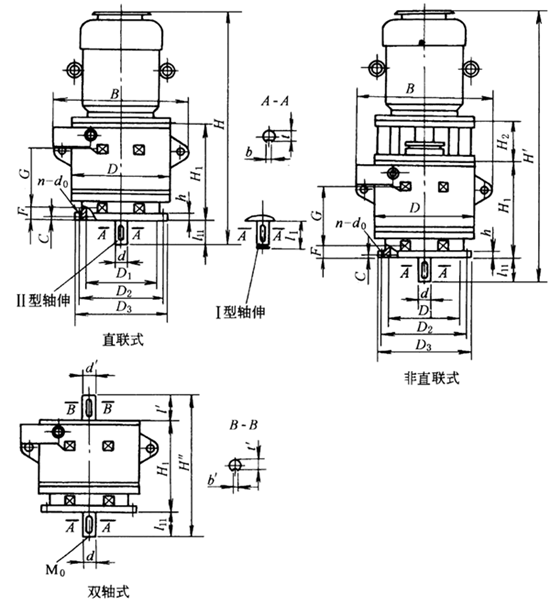

LC75、LC100、LC125、LC150、LC200、LC250、LC325、型立式两级硬齿面圆柱齿轮减速机外形、安装尺寸(HG5-746-78)(图1)

/mm

机型号	中心距 a	轴径d	输出轴许用转矩/N・m	轴承间距		外形尺寸
机型号	中心距 a	轴径d	输出轴许用转矩/N・m	G	F	D	B	H₁	H₂	H	H＇	H＂
LC75	75	30k6	89.5	130	58	252	314	262	138	582～622	720～760	379 399
LC100	100	40k6	328	160	66	316	398	326	137 165	681～816	818～981	495 515
LC125	125	50（55）k6	810	200	71	390	495	403	158 198	868～1148	1026～1346	595 625
LC150	150	65（70）m6	2289	225	76	470	575	455	200	1090～1370	1290～1570	663 693
LC200	200	80m6	3283	252	95	600	775	559	220 250	1459～1749	1679～1999	744 754
LC250	250	100m6	5880	304	80	725	920	598	290	1683～2108	1973～2398	863 883
LC325	325	130m6	15000	406	134	950	1255	850	390	2300～2500	2690～2890	1230 1250

机型号	外形尺寸															减速机重量/kg		带电机重量/kg
机型号	D₁	D₂	D₃	n-d₀	h	c	L_Ⅰ	L_Ⅱ	M₀	b	t	d＇	l＇	b＇	t＇	直联式	非直联式	直联式	非直联式
LC75	200H8	230	260	6-φ14	16	5	75	55	2-M6	8	26	20	35	6	16.5	59	80	81～96	102～117
LC100	230H8	260	290	6-φ14	16	5	95	75	2-M6	12	35	25	55	8	21	104	136	137～184	169～216
LC125	270H8	305	340	8-φ18	18	6	125	95	2-M8	14 16	44.5 49	35	60	10	30	184	230	242～394	288～440
LC150	320H8	360	400	8-φ18	20	6	145	115	2-M10	18 20	58 62.5	40	65	12	35	299	382	465～619	548～702
LC200	360H8	410	460	8-φ22	24	8	160	150	2-M12	22	71	55	90	16	49.5	662	796	1022～1442	1156～1576
LC250	470H8	520	580	12-φ22	28	8	190	170	2-M12	28	90	70	125	20	62.5	883	1040	1413～2123	1570～2280
LC325	680H8	800	880	12-φ35	32	10	230	210	2-M12	32	119	90	170	25	81	2040	2560	―	3525～4010

注：1、当4极电机≥18 .5kW或6极电机≥15kW时，H和H′值按Y系列V1型式电机高度计入，否则按Y系列B5型式电机高度计入。若配用其他系列电机，H和H′值应相应变动。

2、直联式的小齿轮直接装在电机轴上，非直联式的电机通过弹性联轴器与减速机相连，双轴式不带电机。减速机同轴线输入输出，可正、反两方向旋转。改进型（A型）尺寸与表中相应机型号尺寸相同。

3、Ⅰ型轴头配夹壳联轴器，Ⅱ型轴头为普通型，轴端中心配有螺孔M₀供压入联轴器用。配用联轴器有GT、DF、SF、TK型。

4、括号内的轴径为可加大输出轴尺寸，需要采用括号内尺寸时应另加说明。
