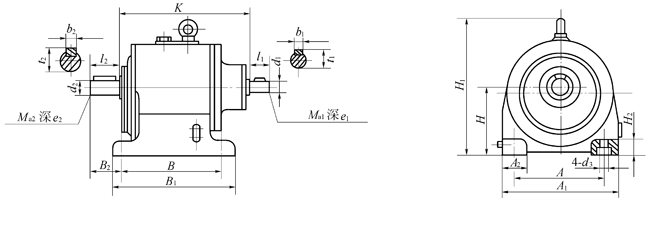

TZL、TZS系列同轴式齿轮减速机外形及安装尺寸JB/T7000-1993

TZL112、TZS112、TZL140、TZS140、TZL180、TZS180、TZL225、TZS225、TZL250、TZS250、TZL265、TZS265、TZL300、TZS300、TZL355、TZS355、TZL375、TZS375、TZL425、TZS425、型减速机外形尺寸（JB/T7000-1993）(图1)

TZL、TZS型减速机主要尺寸 /mm

注：L代表TZL，S代表TZS。

TZL型减速机输入轴轴伸尺寸 /mm

规格		实际传动比i	d₁	l₁	b₁	t₁	Ma₁	e₁
TZL	112	≤12.71	19js6	40	6	21.5	M4	8
		14.29～20.33	16js6	40	5	18	M4	8
		≥22.97	11js6	23	4	12.5	M3	6
	140	≤12.41	24js6	50	8	27	M6	10
		13.96～18.08	19js6	40	6	21.5	M4	8
		≥19.21	16js6	40	5	18	M4	8
	180	≤12.40	28js6	60	8	31	M6	10
		13.61～17.58	24js6	50	8	27	M6	10
		19.72	19js6	40	6	21.5	M4	8
	225	≤12.53	38k6	80	10	41	M8	12
		13.85～18.29	28js6	60	8	31	M6	10
		≥20.65	24js6	50	8	27	M6	10
	250	≤12.89	38k6	110	12	45	M8	12
		14.11～20.16	32k6	80	10	35	M8	12
		≥22.71	24js6	50	8	27	M6	10
	265	≤12.08	50k6	110	14	53.5	M8	12
		14.40～17.51	32k6	80	10	35	M8	12
		19.52	28js6	60	8	31	M6	10
	300	≤12.73	55m6	110	16	59	M10	16
		13.92～17.80	42k6	110	12	45	M8	12
		≥20.29	38k6	80	10	41	M8	12
	355	≤12.65	55m6	110	16	59	M10	16
		14.51～20.13	50k6	110	14	53.5	M8	12
		22.24	42k6	110	12	45	M8	12
	375	≤12.56	70m6	140	20	74.5	M12	18
		14.08～20.16	55m6	110	16	59	M10	16
		22.10	50k6	110	14	53.5	M8	12
	425	≤12.58	70m6	140	20	74.5	M12	18
		13.97～19.32	55m6	110	16	59	M10	16
		22.44	50k6	110	14	53.5	M8	12

TZS型减速机输入轴轴伸尺寸 /mm

规格		实际传动比i	d₁	l₁	b₁	t₁	Ma₁	e₁
TZS	112	≤19.32	16js6	40	5	18	M4	8
	112	≥21.66	11js6	23	4	12.5	M3	6
	140	≤18.57	19js6	40	6	21.5	M4	8
	140	≥20.59	16js6	40	5	18	M4	8
	180	≤17.65	24js6	50	8	27	M6	10
	180	≥20.42	19js6	40	6	21.5	M4	8
	225	≤17.41	28js6	60	8	31	M6	10
	225	≥20.30	24js6	50	8	27	M6	10
	250	≤20.61	32k6	80	10	35	M8	12
	250	≥23.28	24js6	50	8	27	M6	10
	265	≤17.96	32k6	80	10	35	M8	12
	265	≥19.41	28js6	60	8	31	M6	10
	300	≤17.26	42k6	110	12	45	M8	12
	300	≥20.44	38k6	80	10	41	M8	12
	355	≤19.67	50k6	110	14	53.5	M8	12
	355	≥21.37	42k6	110	12	45	M8	12
	375	≤19.89	55m6	110	16	59	M10	16
	375	≥21.60	50k6	110	14	53.5	M8	12
	425	≤19.90	55m6	110	16	59	M10	16
	425	≥22.52	50k6	110	14	53.5	M8	12
