齿轮减速机

PC+NMRV组合型减速机组合方式

发布时间：2022-05-19 16:00:21　人气：

PC+NMRV组合型减速机组合方式

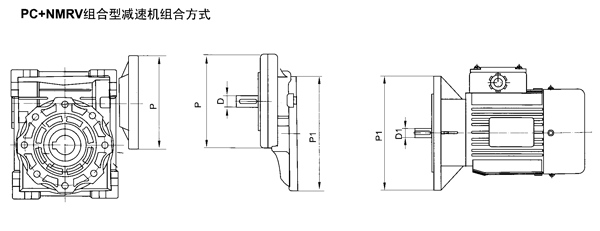

PC+NMRV组合型减速机组合方式(图1)

PC+NMRV		电机型号-P₁/D₁	P/D	（P/D）	备注
PC063+	NMRV40	63B5-Ф140/Ф11	Ф105/Ф11	（Ф105/Ф14）	蜗杆减速机配输入法兰71B14型
	NMRV50
	NMRV63
PC071+	NMRV50	71B5-Ф160/Ф14	Ф120/Ф14	（Ф120/Ф19）	蜗杆减速机配输入法兰80B14型
	NMRV63
	NMRV75
	NMRV90
PC080+	NMRV75	80B5-Ф200/Ф19	Ф160/Ф19	（Ф160/Ф24）（Ф160/Ф28）	蜗杆减速机配输入法兰71B5型
	NMRV90
	NMRV110
	NMRV130
PC090+	NMRV110	90B5-Ф200/Ф24	Ф160/Ф24	（Ф160/Ф19）（Ф160/Ф28）	蜗杆减速机配输入法兰71B5型
	NMRV130

注：打括号的尺寸为非标规格，用户可以根据需要选用。

PC+NMRV组合型减速机安装方式：

蜗杆减速机型号	蜗杆减速机速比(i)	PC063		PC071		PC080			PC090
蜗杆减速机型号	蜗杆减速机速比(i)	Ф105/Ф11 i=3	Ф105/Ф14 i=3	Ф120/Ф14 i=3	Ф120/Ф19 i=3	Ф160/Ф19 i=3	Ф160/Ф24 i=3	Ф160/Ф28 i=3	Ф160/Ф19 i=2.42	Ф160/Ф24 i=2.42	Ф160/Ф28 i=2.42
NMRV40	25
	30
	40
	50
	60
	80
	100
NMRV50	25
	30
	40
	50
	60
	80
	100
NMRV63	25
	30
	40
	50
	60
	80
	100
NMRV75	25
	30
	40
	50
	60
	80
	100
NMRV90	25
	30
	40
	50
	60
	80
	100
NMRV110	25
	30
	40
	50
	60
	80
	100
NMRV130	25
	30
	40
	50
	60
	80
	100
