齿轮减速机

AT系列弧齿锥齿轮减速机轴配置及轴旋转方向的关系、安装型式及尺寸图表

发布时间：2022-05-19 16:03:41　人气：

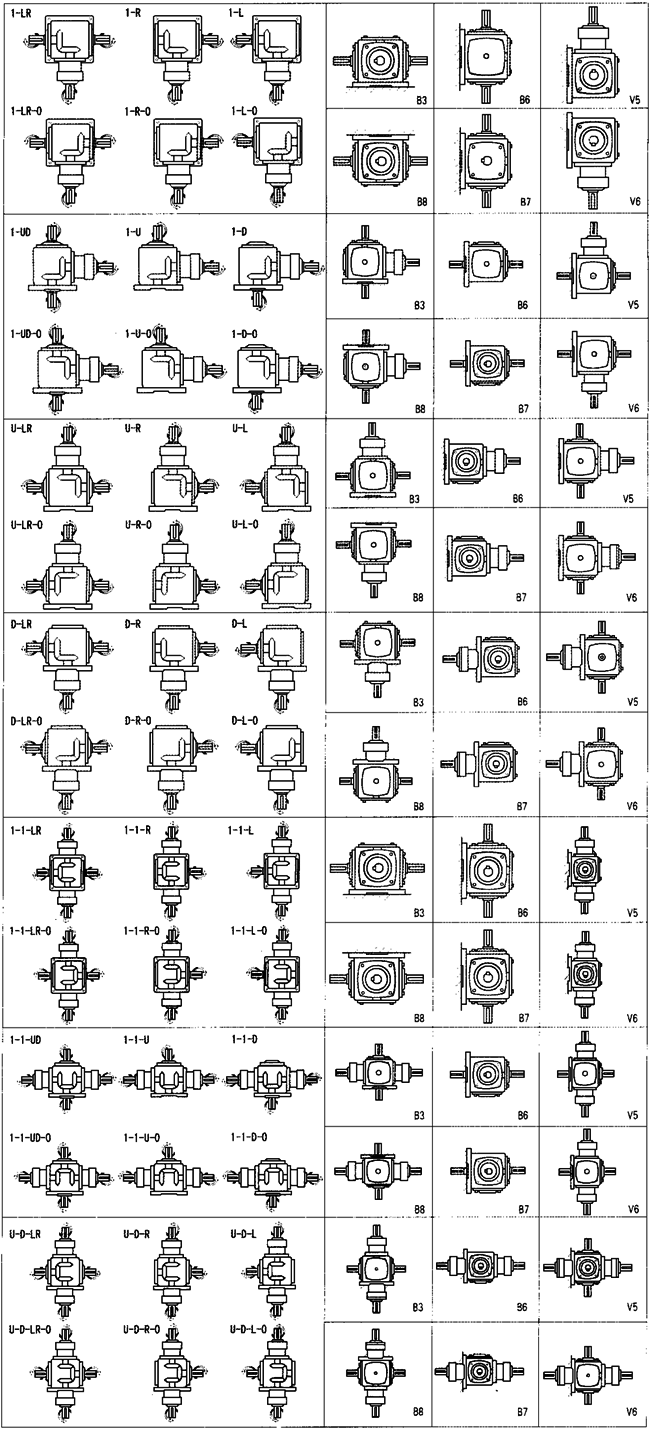

轴配置及轴旋转方向的关系、安装型式及尺寸图表

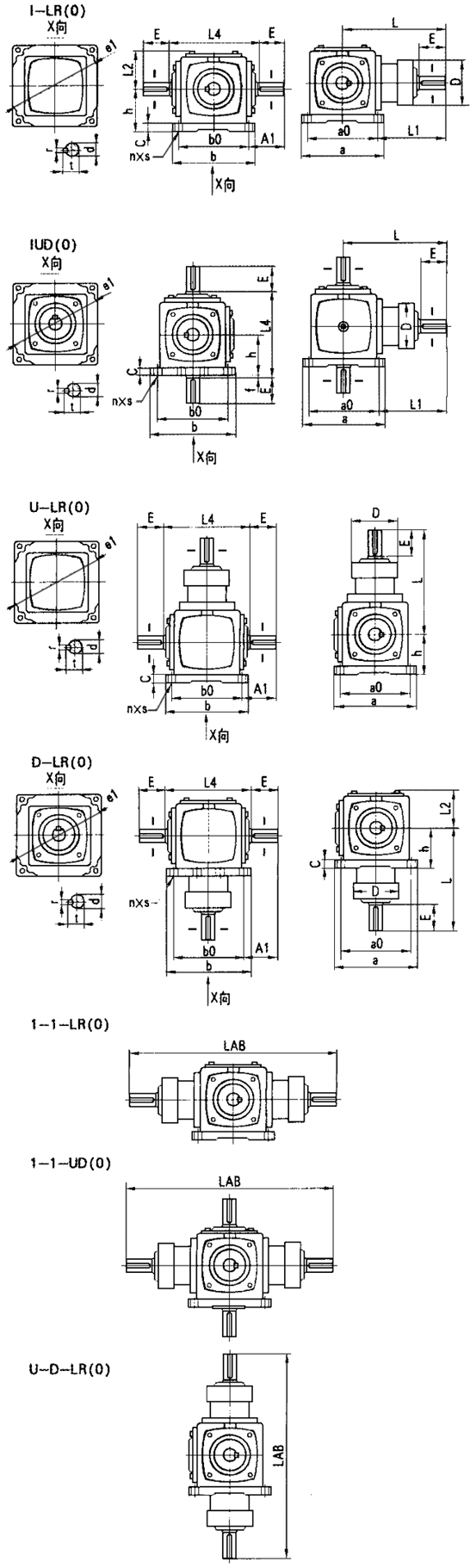

AT系列弧齿锥齿轮减速机轴配置及轴旋转方向的关系、安装型式及尺寸图表

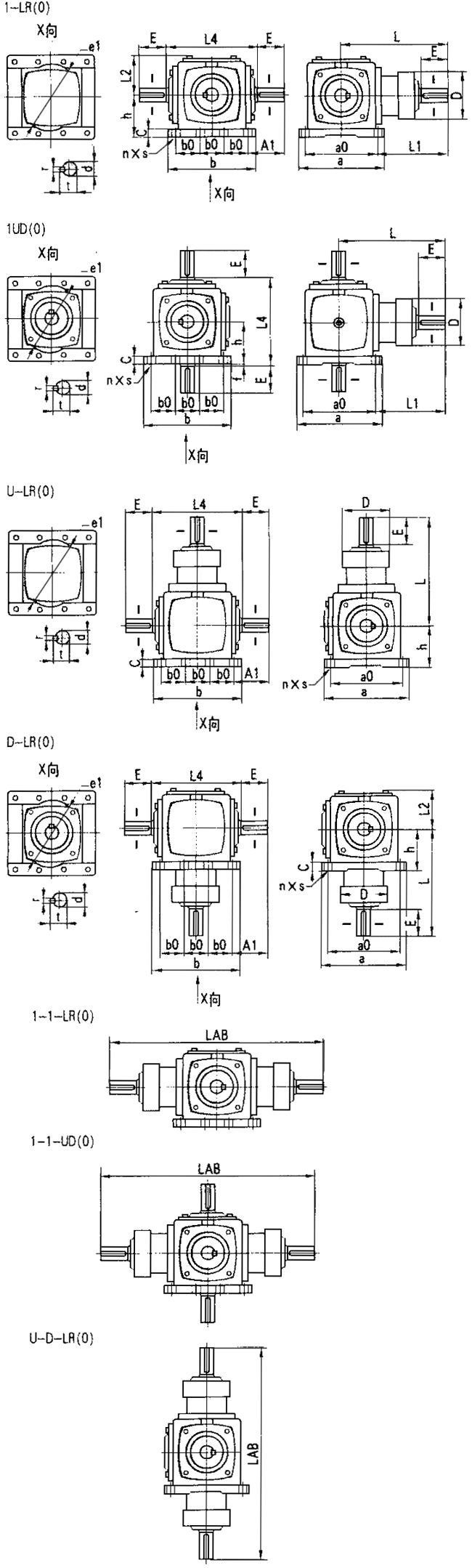

AT系列弧齿锥齿轮减速机轴配置及轴旋转方向的关系、安装型式及尺寸图表

AT系列弧齿锥齿轮减速机轴配置及轴旋转方向的关系、安装型式及尺寸图表

	AT2	AT4	AT6	AT7	AT8	AT10	AT12	AT16	AT20	AT25
A1	48	53.5	81	88	110.5	120	130	150	195	235
a	100	155	190	210	235	285	340	390	490	580
a0	84	125	152	174	195	240	290	330	430	520
b	100	155	190	210	235	285	340	390	410	480
b0	84	125	152	174	195	240	290	330	110	130
c	10	17	17	20	23	25	32	40	32	35
D	58	76	115	125	159	155	168	193	220	270
d(h7)	15	19	25	32	40	45	50	60	72	85
E	33	38	50	62	75	90	100	105	105	130
e1(H8)×深	94×3	155×5	190×5	220×5	250×5	305×5	370×5	420×7	360×10	420×10
f	5	2	17	13	18	10	0	10	10	10
h	52	76	90	100	115	140	175	200	245	290
L	124	180	222	265	308	360	415	455	545	660
L1	82	117.5	146	178	210.5	240	270	290	330	400
L2	52	76	87	97	114.5	133	160	186	217	255
L4	114	156	214	226	266	300	350	420	510	600
LAB	248	360	444	530	616	720	830	910	1090	1320
n	4	4	4	4	4	4	4	4	8	8
r	5	6	8	10	12	14	14	18	20	22
s	9	10.5	14	14	14	16	21	25	21	24
t	17	21.5	28	35	43	48.5	53.5	64	76.5	90

注意：当速比是4:1和5:1时，纵轴尺寸更改如下：

		AT6	AT7	AT8	AT10	AT12	AT16	AT20	AT25
4:1	d(h7)	19	22	28	32	36	50	55	70
	E	38	50	62	62	75	100	105	105
	L	210	253	295	362	415	465	560	660
	L1	134	178	212.5	242	270	300	345	400
	LAB	420	530	620	724	830	930	1120	1320
	r	6	6	8	10	10	14	16	20
	t	21.5	24.5	31	35	39	53.5	59	74.5
5:1	d(h7)	19	22	28	32	36	42	50	60
	E	38	50	62	62	75	90	100	105
	L	210	253	295	362	415	465	555	670
	L1	134	178	212.5	242	270	300	340	410
	LAB	420	530	620	724	830	930	1110	1340
	r	6	6	8	10	10	12	14	18
	t	21.5	24.5	31	35	39	45	53.5	64
