AT系列弧齿锥齿轮减速机型号说明

发布时间：2022-05-19 16:03:43　人气：

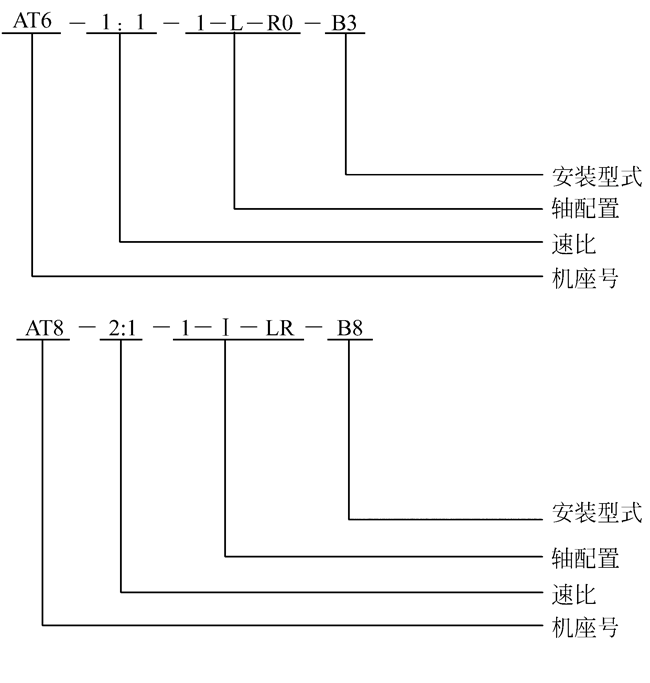

型号说明

AT系列举例

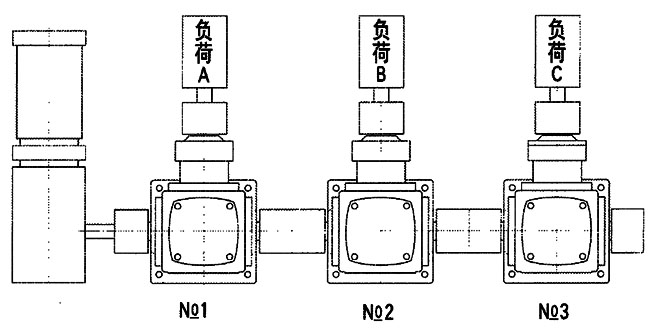

3台负载全部为196N・m，一般冲击，每天连续工作8小时，使用系数f₁=1.25，弧齿锥齿轮输入转速为300r/min，速比全部为1:1。

根据公式：

每台减速机本身所需的负载TN2≥T2×f₁=196×1.25=245N・m

※1号减速机因1号减速机本身的负载为245N・m，而2、3号减速机需通过1号减速机传递扭矩。所以1号减速机应承担的负载为：245N・m+245N・m+245N・m=735N・m，依据传动能力表，应选AT12。

※2号减速机除本身的负载为245N・m，还需传递3号减速机的扭矩。所以总负载为：245N・m+245N・m=490N・m，依据传动能力表，应选AT10。

※3号减速机由于仅一个负载C进行运转，即所需负载在245N・m以上即可，依据传动能力表可选AT8。

注意事项：

1、本速比不为1:1时，请确定或告知输入轴；选横轴输入为减速，选纵轴输入为增速，安装方位和尺寸确定了以后，就不能更改两轴的位置。

2、多台连动输出校对减速机的承载能力。
