齿轮减速机

QS、QSE、LG型“三合一”减速机外形联接尺寸JB/T9003-2004

发布时间：2022-05-19 16:04:44　人气：

QS、QSE、LG型“三合一”减速机外形联接尺寸JB/T9003-2004

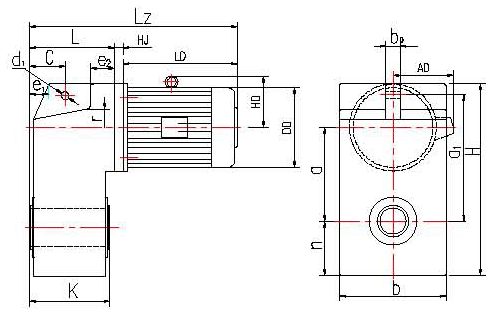

QS、QSE、LG型“三合一”减速机外形联接尺寸JB/T9003-2004(图1)

机座号	尺寸
	a	H	a₁	b	b₀	b₁	c		d₁		d₂	e₁		e₂
QS/LG06	125	285	180	168	20	160	82		φ14		10	42		50
QS/LG 08	160	358	230	210	20	200	87.75		φ20		10	47.75		73.5
QSE08	171	368	241
QS/LG 10	200	452	297	274	25	250	98		φ22		12	53		84
QSE10	215	462	312
QS/LG 12	250	566	360	346	30	304	111.25		φ26		16	61.25		88
QSE12	272	582	382
QS/LG 16	315	705	440	400	40	340	120.75		φ34		16	65.75		100
QSE16	340	725	465
QS/LG 20	400	820	525	500	50	340	127.75		φ40		16	67.75		104
QSE20	430	880	585
QS/LG 25	500	1050	667	620	70	560	135.75		φ40		20	75.75		112
QSE25	540	1160	777

机座号	尺寸
	L	k	n	r	DD	AD	HD	LD		HJ		Lz	质量（kg）
QS/LG 06	185	161	80	29	由配套电机定					Lz=L+LH+LD (尺寸LH见附表)			35.2
QS/LG 08	235.75	188	96	40									55.4/118
QSE08			90										105
QS/LG 10	261	208	127	51									94.6/172
QSE10			122										153.6
QS/LG 12	307.5	255	160	55									169/278
QSE12			154										256.8
QS/LG 16	331.25	264	220	75									252/392
QSE16													373
QS/LG 20	385.25	318	250	80									384/694
QSE20													493
QS/LG 25	429.75	356.5	310	95									936/1245
QSE25													985

附表：减速机电机接盘高度尺寸HJ与电机机座号对应关系表

	QS06	QS（E）/LG08	QS（E）/LG10	QS（E）/LG12	QS（E）/LG16	QS（E）/LG20	QS（E）/LG25
71	40	20
80	50	30	32	26
90	60	40	42	36
100	68	48	50	44	45	45
112	68	48	50	44	45	45	58
132			50	44	45	45	58
160			74	68	70	70	82
180				96	97	97	110
200					97	97	110
225					127	127	140

说明：1，表中质量为不含电机的减速机的质量；

2，电机可通过接盘、联轴器与减速机联结，也可直接与减速机相连接，用户可根据自行需要选配接盘；

3，减速机与机座号为132、160的电机配套组装时，若电机不是我公司配套组装时，附表中的接盘高度尺寸HJ用括号内的数值。
