齿轮减速机

TMG悬挂式齿轮减速机外型安装尺寸

发布时间：2022-05-19 16:07:21　人气：

TMG悬挂式齿轮减速机外型安装尺寸

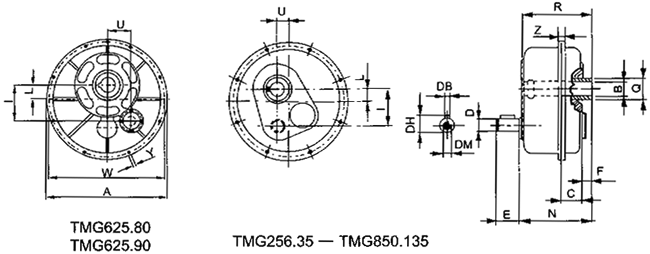

TMG悬挂式齿轮减速机外型安装尺寸(图1)

机座号
A
BG7
C
Dh6
DB
DH
DM
E
F
I
L
N
Q
R
U
W
Y
Z
kg
TMG256.35
256
35
44
19
6
21.5
M6
40
12
83
23
126
50
124
21
240
8.5
20.5
18
TMG322.40
322
40
57
24
8
27
M 8
50
11
112
30
150
60
144
22
302
8.5
20.5
28
TMG322.45
322
45
57
24
8
27
M 8
50
11
112
30
150
60
144
22
302
8.5
20.5
28
TMG364.45
364
45
62
28
8
31
M 10
60
15
123
34
164
75
162
33
344
9
20.5
38
TMG364.50
364
50
62
28
8
31
M 10
60
15
123
34
164
75
162
33
344
9
20.5
38
TMG364.55
364
55
62
28
8
31
M 10
60
15
123
34
164
75
162
33
344
9
20.5
37
TMG 434.50
434
50
66
38
10
42
M 12
80
15
143
40
190
85
182
46
410
11
24.5
58
TMG 434.55
434
55
66
38
10
42
M 12
80
15
143
40
190
85
182
46
410
11
24.5
58
TMG 434.60
434
60
66
38
10
42
M 12
80
15
143
40
190
85
182
46
410
11
24.5
58
TMG 498.60
498
60
73
38
10
42
M 12
80
15
174
47
205
100
199
48
468
13
28.5
97
TMG 498.70
498
70
73
38
10
42
M 12
80
15
174
47
205
100
199
48
468
13
28.5
97
TMG 550.70
550
70
84
42
12
45
M 12
110
18
188
52
228
120
223
53
520
13
28.5
121
TMG 550.85
550
85
84
42
12
45
M 12
110
18
188
52
228
120
223
53
520
13
28.5
120
TMG 625.80
625
80
115
48
14
51.5
M 16
110
22
185
73
257
130
252
126
600
12.5
30
215
TMG 625.90
625
90
115
48
14
51.5
M 16
110
22
185
73
257
130
252
126
600
12.5
30
215
TMG710.100
710
100
108
48
14
51.5
M 16
110
30
255
70
293.5
160
288.5
60
675
17
40.5
270
TMG710.125
710
125
108
48
14
51.5
M 16
110
30
255
70
293.5
160
288.5
60
675
17
40.5
267
TMG850.125
850
125
110
55
16
59
M 16
110
34
294
80
310
170
304
70
805
17
44.5
410
TMG850.135
850
135
110
55
16
59
M 16
110
34
294
80
310
170
304
70
805
17
44.5
415

TMG悬挂式齿轮减速机外型安装尺寸(图2)

机座号
A
B
C
D
E
F
G
Hmin
Hmax
I
L
M
N
O
P
TMG256.35
25
10
50
M10
75
25
8.5
200
300
92
45
120
111
8.5
4
TMG322.40
TMG322.45
35
16
70
M12
105
35
10.5
210
310
115.5
51
151
143
8.5
4
TMG364.50
TMG364.50
TMG364.55
35
16
70
M12
105
35
10.5
210
310
132
57
172
164
10.5
5
TMG434.50
TMG434.55
TMG434.60
40
18
75
M14
115
40
12.5
240
360
157
70
205
195
10.5
5
TMG498.60
TMG498.70
40
18
75
M14
115
40
12.5
240
360
179
84
234
221
12.5
5
TMG550.70
TMG550.85
45
20
85
M16
135
50
14.5
260
410
199
100
260
247
12.5
6
TMG625.80
TMG625.90
45
20
85
M16
135
50
14.5
260
410
229.6
105
300
287
13
6
TMG710.100
TMG710.125
65
30
150
M20
220
70
25
340
560
258.5
115
337
324
17
10
TMG850.125
TMG850.135
65
30
150
M20
220
70
25
340
560
306
135
402.5
382
17
10

TMG悬挂式齿轮减速机外型安装尺寸(图3)

机座号
BG7
BB
BH
G
H
HB
HC
R
S
T
V
TMG256.35
35
10
38.3
10
M10
-
-
124
42
106
30
TMG322.40
40
12
43.3
12
M12
-
-
144
50
124
30
TMG322.45
45
14
47.3
12
M12
-
-
144
50
124
30
TMG364.45
45
14
48.8
14
M16
-
-
162
60
140
35
TMG364.50
50
14
53.8
14
M16
-
-
162
60
140
35
TMG364.55
55
16
59.3
14
M16
-
-
162
65
140
35
TMG434.50
50
14
53.8
14
M16
-
-
182
60
160
40
TMG434.55
55
16
59.3
14
M16
-
-
182
65
160
40
TMG434.60
60
18
64.4
14
17
M12
42
182
70
160
40
TMG498.60
60
18
64.4
14
17
M12
42
199
70
175
45
TMG498.70
70
20
74.9
16
22
M16
50
199
85
175
45
TMG550.70
70
20
74.9
16
22
M16
50
223
85
193
50
TMG550.85
85
22
90.4
18
22
M16
65
223
100
193
50
TMG625.80
80
22
85.4
18
22
M16
60
252
95
213
60
TMG625.90
90
25
95.4
18
22
M16
70
252
105
213
60
TMG710.100
100
28
106.4
20
26
M20
80
288.5
120
256.5
60
TMG710.125
125
32
132.4
20
26
M20
100
288.5
145
256.5
60
TMG850.125
125
32
132.4
20
26
M20
100
304
145
267
65
TMG850.135
135
36
141.4
20
32
M24
100
304
150
267
65
