发布时间：2022-05-19 16:08:32 人气：
TEX-2P构造图
|
件号 |
部品名称 |
件号 |
部品名称 |
|
1 |
齿箱本体 |
8 |
轴承 |
|
2 |
入力轴 |
9 |
轴承 |
|
3 |
斜齿轮 |
10 |
轴承 |
|
4 |
齿轮轴 |
11 |
轴承 |
|
5 |
斜齿轮 |
12 |
油封 |
|
6 |
出力轴 |
13 |
油封 |
|
7 |
止推轴承 |
14 |
油封 |

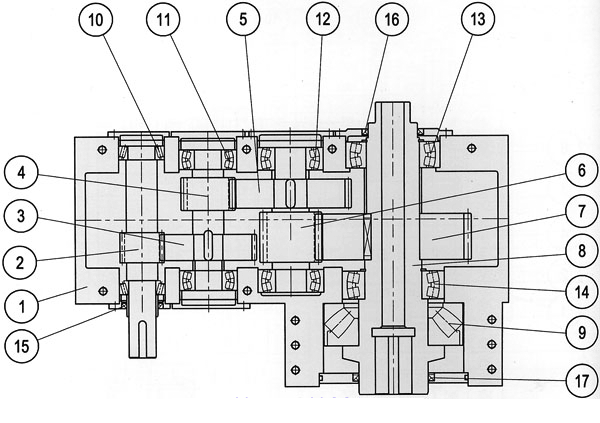

TEX-3构造图
|
件号 |
部品名称 |
件号 |
部品名称 |
件号 |
部品名称 |
|
1 |
齿箱本体 |
8 |
出力轴 |
15 |
油封 |
|
2 |
入力轴 |
9 |
止推轴承 |
16 |
油封 |
|
3 |
斜齿轮 |
10 |
轴承 |
17 |
油封 |
|
4 |
齿轮轴 |
11 |
轴承 |
18 |
|
|
5 |
斜齿轮 |
12 |
轴承 |
19 |
|
|
6 |
齿轮轴 |
13 |
轴承 |
20 |
|
|
7 |
斜齿轮 |
14 |
轴承 |
21 |
|
