TK系列齿轮减速机四段直交轴外形及安装尺寸

发布时间：2022-05-19 16:08:53　人气：

TK系列齿轮减速机四段直交轴外形及安装尺寸

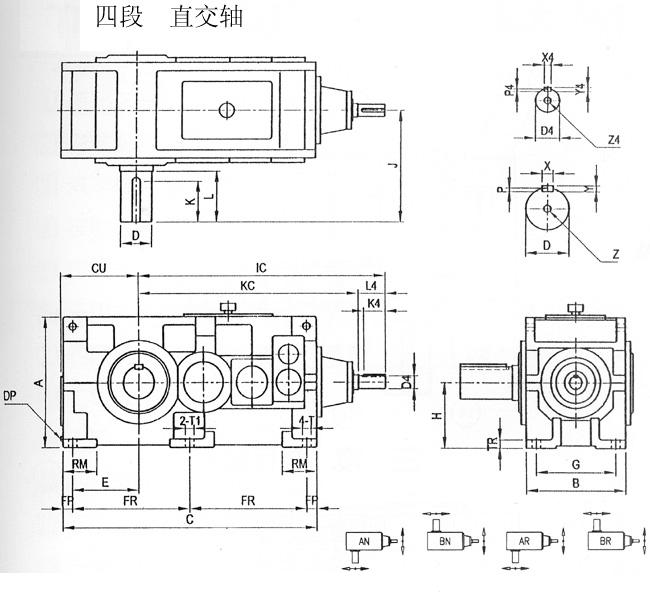

TK系列齿轮减速机四段直交轴外形及安装尺寸(图1)

型号	A	B	C	CU	IC	KC	E	FP	FR	G	H	J	RM	T	T1	TR	DP	重量KG	油量L

TK-R4B	400	270	700	230	770	710	185	40	310	215	200	349	105	28	-	30	1	295	16
TK-R4C	450	310	820	270	839	779	225	40	370	255	225	411	115	28	24	32	1	435	25
TK-R4D	530	350	940	305	950	870	250	50	420	280	265	440	130	35	24	35	1-1/4	660	40
TK-R4E	600	400	1080	340	1080	1100	275	60	480	320	300	509	150	42	28	40	1-1/4	940	57
TK-R4F	670	440	1260	380	1250	1140	315	60	570	360	335	582	175	42	35	45	1-1/4	1340	83
TK-R4G	750	570	1440	410	1382	1272	345	60	660	480	375	650	270	42	42	50	1-1/2	2150	120
TK-R4H	800	570	1500	440	1412	1302	375	60	690	480	400	700	290	42	42	50	1-1/2	2400	155
TK-R4I	900	650	1680	485	1604	1464	410	70	770	560	450	70	320	48	48	55	1-1/2	3340	220
TK-R4J	1000	710	1910	550	1719	1579	470	75	880	610	500	830	350	56	56	60	1-1/2	4640	310

型号	D	L	K	X	Y	P	Z	D4	L4	K4	X4	Y4	P4	Z4

TK-R4B	95m6	170	150	25	14	9	M16	28m6	60	50	8	7	4	M8
TK-R4C	110m6	210	190	28	16	10	M16	28m6	60	50	8	7	4	M8
TK-R4D	125m6	210	185	32	18	11	M16	30m6	80	70	8	7	4	M8
TK-R4E	145m6	250	225	36	20	12	M20	35m6	80	70	10	8	5	M8
TK-R4F	165m6	300	275	40	22	13	M20	45m6	110	95	14	9	5.5	M10
TK-R4G	180m6	300	275	45	25	15	M20	50m6	110	95	14	9	5.5	M10
TK-R4H	190m6	350	320	45	25	15	M20	60m6	110	95	14	9	5.5	M10
TK-R4I	220m6	350	320	50	28	17	M24	60m6	140	125	18	11	7	M12
TK-R4J	240m6	410	375	56	32	20	M24	60m6	140	125	18	11	7	M12
