齿轮减速机

TM系列齿轮减速机三段直交轴外形及安装尺寸

发布时间：2022-05-19 16:09:18　人气：

TM系列齿轮减速机三段直交轴外形及安装尺寸

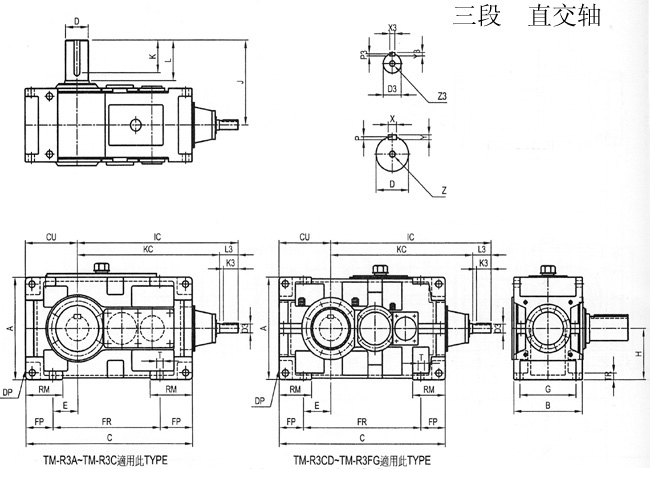

TM系列齿轮减速机三段直交轴外形及安装尺寸(图1)

型号	A	B	C	CU	IC	KC	E	FP	FR	G	H	J	RM	T	TR	DP
TM-R3A	320	265	590	200	656	576	110	90	410	215	160	330	120	24	28	3/4"
TM-R3AB	370	265	640	219	687	607	129	90	460	215	185	330	120	24	28	3/4"
TM-R3B	400	315	685	235	716	636	120	115	455	255	200	349	150	28	30	3/4"
TM-R3C	420	345	775	255	808	728	138.5	116.5	542	285	210	411	150	28	32	1"
TM-R3CD	490	345	845	286	847	767	171	115	615	285	245	411	150	28	32	1"
TM-R3D	530	380	885	291	939	829	151	135	615	310	265	440	180	35	35	1"
TM-R3E	600	430	1020	328	1027	917	163	160	700	350	300	509	215	42	40	1"
TM-R3EF	670	430	1120	375	1080	970	210	160	800	350	335	562	220	42	52	1"
TM-R3F	670	460	1155	370	1176	1036	206	160	835	380	335	582	220	42	52	1"
TM-R3FG	750	460	1255	414	1232	1092	249	160	935	380	375	585	220	42	52	1"

型号	D	L	K	X	Y	P	Z	D3	L3	K3	X3	Y3	P3	Z3	重量KG	油量L
TM-R3A	80m6	170	150	22	14	9	M16	28k6	80	70	8	7	4	M8	225	11
TM-R3AB	90m6	170	150	25	14	9	M16	28k6	80	70	8	7	4	M8	245	13
TM-R3B	95m6	170	150	25	14	9	M16	30k6	80	70	8	7	4	M8	325	17
TM-R3C	110m6	210	190	28	16	10	M16	35k6	80	70	10	8	5	M10	460	22
TM-R3CD	120m6	210	185	32	18	11	M16	35k6	80	70	10	8	5	M10	525	29
TM-R3D	125m6	210	185	32	18	11	M16	45k6	110	95	14	9	5.5	M10	675	32
TM-R3E	145m6	250	225	36	20	12	M20	50k6	110	95	14	9	5.5	M10	955	48
TM-R3EF	160m6	300	275	40	22	13	M20	50k6	110	95	14	9	5.5	M10	1210	57
TM-R3F	165m6	300	275	40	22	13	M20	60m6	140	125	18	11	7	M12	1370	65
TM-R3FG	175m6	300	270	45	25	15	M20	60m6	140	125	18	11	7	M12	1630	79
