齿轮减速机

JH2.V型平行轴工业齿轮箱外形及安装尺寸（规格13...18）

发布时间：2022-05-19 16:09:43　人气：

平行轴齿轮箱

二级传动

立式安装

类型JH2.V

规格13…18

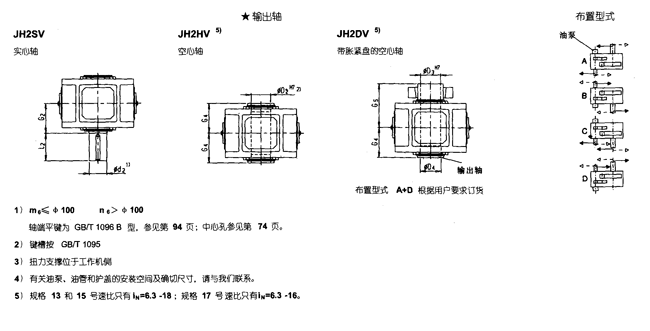

JH2.V型平行轴工业齿轮箱外形及安装尺寸（规格13...18）(图1)

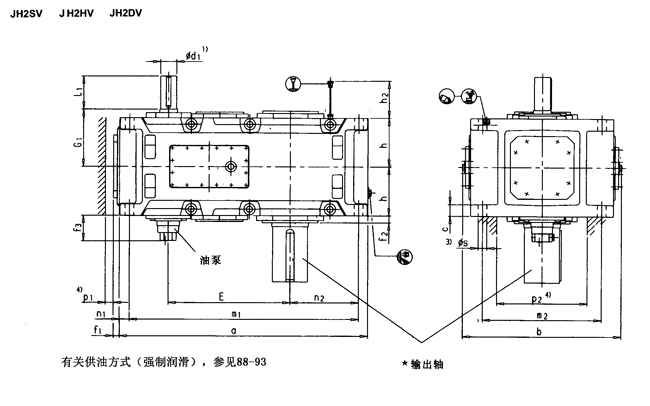

JH2.V型平行轴工业齿轮箱外形及安装尺寸（规格13...18）(图2)

规格	尺寸mm
	输入轴
	i_N=6.3-11.2		i_N=7.1-12.5		i_N=8-14		i_N=12.5-20		i_N=14-22.4		i_N=16-25		G₁
	d₁¹⁾	I₁	d₁¹⁾	I₁	d₁¹⁾	I₁	d₁¹⁾	I₁	d₁¹⁾	I₁	d₁¹⁾	I₁	G₁
13	100	205					85	170					330
14					100	205					85	170	330
15	120	210					100	210					365
16			120	210					100	210			365
17	125	245					110	210					420
18			125	245					110	210			420
19						根据用户要求供货
20
21
22

规格	尺寸mm
	齿轮箱
	a	b	c	E	f₁	f₂	f₃	h	h₂	m₁	m₂	n₁	n₂	p₁⁴⁾	p₂⁴⁾	s
13	1290	900	61±2	635	53	35	130	272.5	300	1195	680	50	360	50	500	48
14	1430	900	61±2	705	53	35	130	272.5	300	1335	680	50	430	50	500	48
15	1550	980	72±2	762	63	42	130	310	340	1435	750	60	430	50	570	55
16	1640	980	72±2	808	63	42	130	310	340	1525	750	60	475	50	570	55
17	1740	1110	81±2	860	60	42	170	340	374	1610	850	70	465	70	630	55
18	1860	1110	81±2	920	60	42	170	340	374	1730	850	70	525	70	630	55
19							根据用户要求供货
20
21
22

规格	尺寸mm									润滑油 (I)	重量 (kg)
	输出轴
	JH2SV			JH2HV		JH2DV
	d₂¹⁾	G₂	I₂	D₂²⁾	G₄	D₃	D₄	G₄	G₅
13	200	335	350	190	335	190	195	335	480	80	1880
14	210	335	350	210	335	210	215	335	480	90	2430
15	230	380	410	230	380	230	235	380	550	140	3240
16	240	380	410	240	380	240	240	380	550	150	3465
17	250	415	410	250	415	250	250	415	600	175	4420
18	270	415	470	275	415	280	280	415	600	185	4870
19					根据用户要求供货
20
21
22
