齿轮减速机

JH1SH，JH2S，JH3S，JH4S，JB2S，JB3S，JN4S型输出轴及附加径向力外形安装尺寸

发布时间：2022-05-19 16:09:57　人气：

齿轮箱

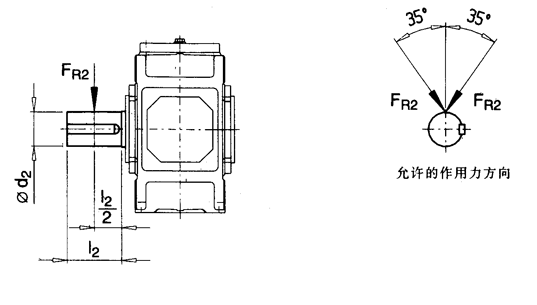

输出轴d₂上允许的附加径向力 1）

类型 JH1SH，JH2S，JH3S，JH4S，JB2S，JB3S，JN4S

JH1SH，JH2S，JH3S，JH4S，JB2S，JB3S，JN4S型输出轴及附加径向力外形安装尺寸(图1)

允许的附加径向力F_R2（kN），作用于输出轴轴端中部 3）
类型	布置形式	齿轮箱规格1），4）
类型	布置形式	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
JH1SH	A/B	2）	-	2）	-	2）	-	2）	-	2）	-	2）	-	2）	-	2）	-	2）	-
JH2S.	A/B/G/H	-	-	8	10	22	22	30	30	30	45	64	64	150	150	140	205	205	205
JH2S.	C/D	-	-	8	10	13	13	18	18	10	28	35	35	112	112	85	135	135	135
JH3S.	A/B	-	-	-	-	29	2	40	40	40	60	85	85	190	190	185	265	265	265
JH3S.	C/D	-	-	-	-	18	18	26	26	18	40	50	50	150	150	120	185	185	190
2JH4S.	A/B	-	-	-	-	-	-	26	26	18	40	50	50	150	150	120	185	185	190
2JH4S.	C/D	-	-	-	-	-	-	40	40	40	60	85	85	190	190	185	265	265	265
JB2S.	A/C	7	10	10	13	27	27	37	37	38	55	78	78	160	160	150	210	210	210
JB2S.	B/D	4	7	9	12	15	15	17	17	10	30	35	38	110	110	75	145	100	100
JB3S.	A/C	-	-	9	14	29	29	40	40	40	60	85	85	190	190	185	265	265	265
JB3S.	B/D	-	-	7	9	18	18	26	26	18	40	50	50	150	150	120	185	185	190
JB4S.	A/C	-	-	-	-	29	29	40	40	40	60	85	85	190	190	185	265	265	265
JB4S.	B/D	-	-	-	-	18	18	26	26	18	40	50	50	150	150	120	185	185	190

1）表中数据为最小值。如果给定了力的作用角和回转方向，通常情况下，可允许承受较大的附加力。请与生产厂家取得联系。

2）根据用户要求供货。

3）当作用力不在轴端中部时，其它尺寸表。

4）基础螺栓的最低性能等级为8.8级。基础必须干燥，不得有油脂。如用户要求，允许输入轴d₁上附加径向力。
