TD9000系列硬齿面齿轮减速机适用范围及标记方法

发布时间：2022-05-19 16:10:44　人气：

〈一〉、概述

TD系列垂直轴伞齿轮减速机是在吸取了国内、外同类产品的设计、制造经验的基础上，经过完善优化而形成的系列产品，具有结构紧凑，速比范围大、体积小、重量轻等特点，广泛适用于冶金、机械石油、化工建筑、轻工及环保等行业。

〈二〉、型号、装配型式及表示方法

1、型号：TD100、TD112、TD140、TD180、TD212、TD265、TD315 TD375、TD450、TD500、TD600

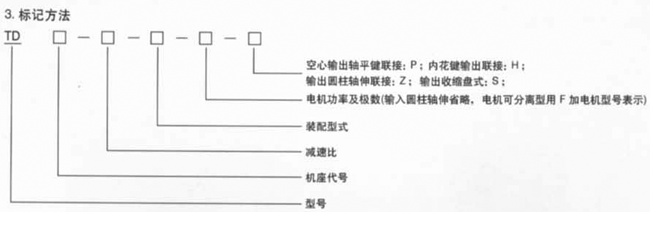

型号标记

示例：

1）机座号112；减速比20；装配型式V型；空心输出轴平键联接电机功率1.1KW/4p

则标记为TD112―20―V1.1KW/4p―P

2）机座号212；减速比50；装配型式I型；输入圆柱轴伸式

则标记为TD212―50―I― Z

3）机座号140；减速比14，装配型式Ⅲ型;收缩盘式空心输出轴

配普通电机Y90L 一4(即电机可分离型)

则标记为TD140一14一Ⅲ一F(Y90L一4)一S
