齿轮减速机

TW、TWC系列轴装式减速机输出轴联接外形安装尺寸

发布时间:2022-05-19 16:11:03 人气:

<四>输出轴联接尺寸
1、花键轴(H)

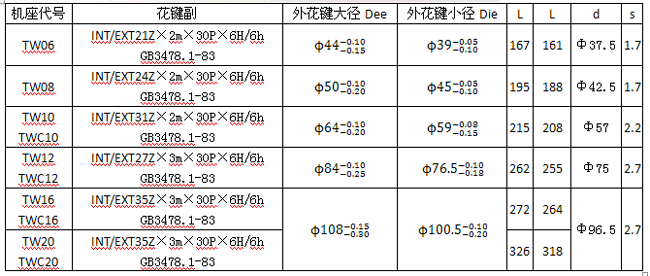

TW、TWC系列轴装式减速机输出轴联接外形安装尺寸(图1)

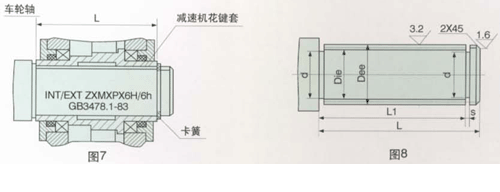

TW、TWC系列轴装式减速机输出轴联接外形安装尺寸(图2)
注:用户可以根据需要,从表中选用小一号或更小的花键副。
2、空心平键轴(P)

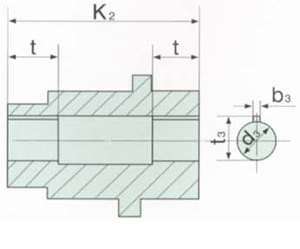

TW、TWC系列轴装式减速机输出轴联接外形安装尺寸(图3)
机座代号
K2
t
d3H7
b3
t3
08
188
55
40
12
43.3
10
208
60
50
14
53.8
12
255
65
60
18
64.4
16
264
75
90
25
95.4
20
318
85
100
28
106.4
25
356.5
95
100
28
106.4
