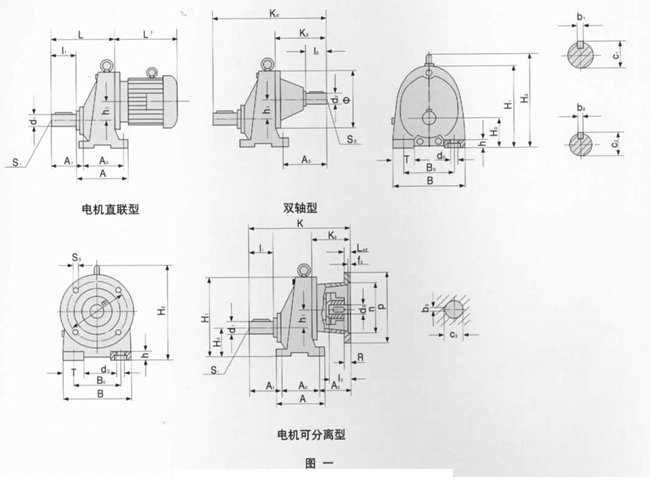

（四）外形及安装尺寸
|
机座号 |
安装尺寸 |
输出轴轴伸尺寸 |
外形尺寸 | ||||||||||||||||||||
|
H0 |
A0 |
B0 |
A1 |
A2 |
Ф |
d0 |
d1 |
b1 |
c1 |
I1 |
S1 |
L |
A |
B |
H1 |
T |
h |
H2 |
h1 |
K0 |
K2 |
L1 | |
|
TA80D |
80 |
120 |
135 |
75 |
95 |
160 |
14 |
25k6 |
8 |
28 |
50 |
M10 |
170 |
155 |
180 |
220 |
45 |
20 |
- |
60 |
290 |
120 |
根据电机确定 |
|
TA90D |
90 |
150 |
170 |
105 |
115 |
200 |
18 |
40k6 |
12 |
43 |
80 |
M16 |
230 |
190 |
230 |
264 |
60 |
25 |
308 |
74 |
370 |
140 | |
|
TA100D |
100 |
160 |
215 |
120 |
150 |
250 |
18 |
45k6 |
14 |
48.5 |
90 |
M16 |
250 |
210 |
290 |
320 |
75 |
35 |
365 |
95 |
430 |
180 | |
|
TA140 |
140 |
210 |
310 |
152 |
350 |
350 |
22 |
60m6 |
18 |
64 |
120 |
M20 |
327 |
270 |
400 |
445 |
90 |
45 |
495 |
130 |
597 |
270 | |
|
机座号 |
安装尺寸 |
输入轴轴伸尺寸 |
外形尺寸 |
对应的电机规格 | ||||||||||||||||
|
P |
m |
n |
La3 |
f3 |
S3 |
d3 |
b3 |
c3 |
l3 |
d2 |
b2 |
c2 |
l2 |
S2 |
K3 |
A3 |
R |
K | ||
|
TA80D |
140 |
115 |
95 |
9 |
3.5 |
M8 |
11 |
4 |
12.8 |
23 |
19K6 |
6 |
21.5 |
40 |
M6 |
94.5 |
69.5 |
- |
264.5 |
Y63 |
|
Y71 | ||||||||||||||||||||
|
160 |
130 |
110 |
10 |
4 |
14 |
5 |
16.3 |
30 |
114 |
84 |
- |
279 |
Y80 | |||||||
|
200 |
165 |
130 |
12 |
4.5 |
M10 |
19 |
6 |
21.8 |
40 |
124 |
99 |
294 |
Y90 | |||||||
|
24 |
8 |
27.3 |
50 | |||||||||||||||||
|
250 |
215 |
180 |
15 |
5 |
M12 |
28 |
8 |
31.3 |
60 |
172 |
147 |
- |
342 |
Y100 | ||||||
|
Y112 | ||||||||||||||||||||
|
TA90D |
140 |
115 |
95 |
9 |
3.5 |
M8 |
11 |
4 |
12.8 |
23 |
24K6 |
8 |
27 |
50 |
M8 |
87.5 |
62.5 |
- |
317.5 |
Y63 |
|
Y71 | ||||||||||||||||||||
|
160 |
130 |
110 |
10 |
4 |
14 |
5 |
16.3 |
30 |
107 |
77 |
- |
332 |
Y80 | |||||||
|
200 |
165 |
130 |
12 |
4.5 |
M10 |
19 |
6 |
21.8 |
40 |
117 |
92 |
347 |
Y90 | |||||||
|
24 |
8 |
27.3 |
50 | |||||||||||||||||
|
250 |
215 |
180 |
15 |
5 |
M12 |
28 |
8 |
31.3 |
60 |
164 |
139 |
- |
394 |
Y100、Y112 | ||||||
|
300 |
265 |
230 |
16 |
5 |
M12 |
38 |
10 |
41.3 |
80 |
190 |
165 |
9 |
420 |
Y132 | ||||||
|
TA100D |
200 |
165 |
130 |
12 |
4.5 |
M10 |
19 |
6 |
21.8 |
40 |
28K6 |
8 |
31 |
60 |
M10 |
97 |
67 |
- |
347 |
Y80 |
|
24 |
8 |
27.3 |
50 |
112 |
82 |
362 |
Y90 | |||||||||||||
|
250 |
215 |
180 |
15 |
5 |
M12 |
28 |
8 |
31.3 |
60 |
159 |
129 |
- |
409 |
Y100、Y112 | ||||||
|
300 |
265 |
230 |
16 |
5 |
M12 |
38 |
10 |
41.3 |
80 |
185 |
155 |
9 |
435 |
Y132S | ||||||
|
6 |
M12 |
249 |
219 |
11 |
499 |
Y132M | ||||||||||||||
|
350 |
300 |
250 |
18 |
6 |
M16 |
42 |
12 |
45.3 |
110 |
279 |
249 |
33 |
529 |
Y160 | ||||||
|
TA140D |
250 |
215 |
180 |
15 |
5 |
M12 |
28 |
8 |
31.3 |
60 |
42K6 |
12 |
45 |
110 |
M16 |
148 |
113 |
- |
475 |
Y100、Y112 |
|
300 |
265 |
230 |
16 |
6 |
M12 |
38 |
10 |
41.3 |
80 |
174 |
139 |
9 |
501 |
Y132S Y132M | ||||||
|
350 |
300 |
250 |
18 |
6 |
M16 |
42 |
12 |
45.3 |
110 |
268 |
233 |
33 |
595 |
Y160 | ||||||
|
48 |
14 |
51.8 |
304 |
269 |
22.5 |
631 |
Y180 | |||||||||||||
