齿轮减速机

SLB3.H型直交轴大功率齿轮箱外形及安装尺寸（规格3...12）

发布时间：2022-05-19 16:11:50　人气：

直交轴齿轮箱三级传动卧式安装

类型SLB3.H 规格3…12

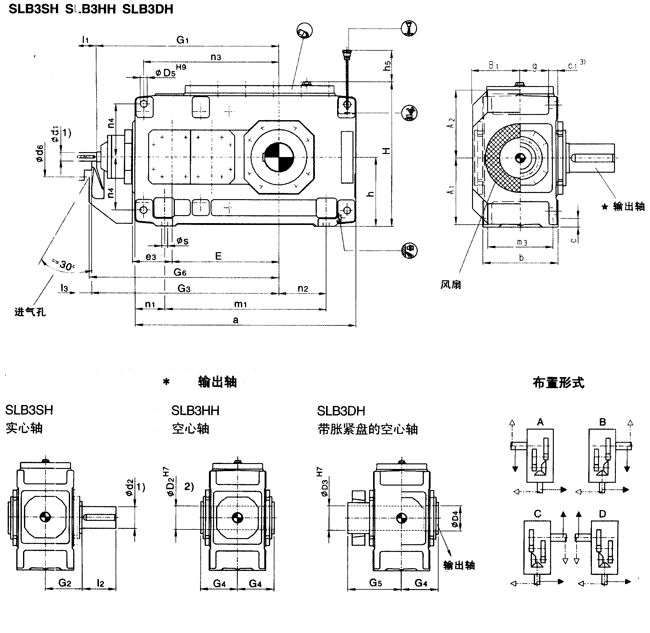

SLB3.H型直交轴大功率齿轮箱外形及安装尺寸（规格3...12）(图1)

规格	尺寸mm
	输入轴
	iN=12.5-45			iN=16-56			iN=20-45			iN=50-71			iN=63-90			G₁	G₃
	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	G₁	G₃
3							28	55	40	20	50	35				430	445
4	30	70	50							25	60	40				500	520
5	35	80	60							28	60	40				575	595
6				35	80	60							28	60	40	610	630
7	45	100	80							35	780	60				690	710
8				45	100	80							35	80	60	735	755
9	55	110	80							40	100	70				800	830
10				55	110	80							40	100	70	85	880
11	70	135	105							50	110	80				960	990
12				70	135	105							50	110	80	1030	1060

规格	尺寸mm
	齿轮箱
	a	A₁	A₂	b	B₁	c	c₁	d₆	D₅	e₃	E	g
3	450	170	170	190	128	22	24±1	90	18	90	220	71
4	565	195	200	215	143	28	30±1	110	24	110	270	77.5
5	640	220	235	255	168	28	30±1	130	24	130	315	97.5
6	720	220	235	255	168	28	30±1	130	24	130	350	97.5
7	785	275	275	300	193	35	36±1	165	28	160	385	114
8	890	275	275	300	193	35	36±1	165	28	160	430	114
9	925	315	325	370	231	40	45±1.5	175	36	185	450	140
10	1025	315	325	370	231	40	45±1.5	175	36	185	500	140
11	1105	370	385	430	263	50	54±1.5	190	40	225	545	161
12	1260	370	385	430	263	50	54±1.5	190	40	225	615	161

规格	尺寸mm
	齿轮箱
	G₆	h	h₅	H	m₁	m₃	n₁	n₂	n₃	n₄	s
3	455	175	100	360	290	160	80	285	285	132.5	15
4	530	200	100	415	355	180	105	345	345	150	19
5	605	230	130	482	430	220	105	405	405	180	19
6	640	230	130	482	510	220	105	440	440	180	19
7	720	280	170	572	545	260	120	500	500	215	24
8	765	280	160	582	650	260	120	545	545	215	24
9	845	320	175	662	635	320	145	585	585	245	28
10	895	320	175	662	735	320	145	635	635	245	28
11	1010	380	220	782	775	370	165	710	710	300	35
12	1080	380	210	790	930	370	165	780	780	300	35

规格	尺寸mm									润滑油（l）	重量（kg）
	输出轴
	SLB3SH			SLB3HH		SLB3DH
	d₂¹^）	G₂	l₂	D₂²^）	G₄	D₃	D₄	G₄	G₅
3	65	125	140	65	125	70	70	125	180	6	130
4	80	140	170	80	140	85	85	140	205	9	210
5	100	165	210	95	165	100	100	165	240	14	325
6	110	165	210	105	165	110	110	165	240	15	380
7	120	195	210	115	195	120	120	195	280	25	550
8	230	195	250	125	195	130	130	195	285	28	635
9	140	235	250	135	235	140	145	235	330	40	890
10	160	235	300	150	235	150	155	235	350	42	1020
11	170	270	300	165	270	165	170	270	400	66	1455
12	180	270	300	180	270	180	185	270	405	72	1730

1）K₆≤ф50 M₆>ф50

有关平键GB/T1095-1979型和中心孔，请参照平键和中心孔尺寸表。

2）键槽GB/1095-1979。

3）扭矩支撑位于工作机侧。
