齿轮减速机

SLB2.H型直交轴大功率齿轮箱外形及安装尺寸（规格1...12）

发布时间：2022-05-19 16:11:51　人气：

直交轴齿轮箱二级传动卧式安装

类型SLB2.H 规格1…12

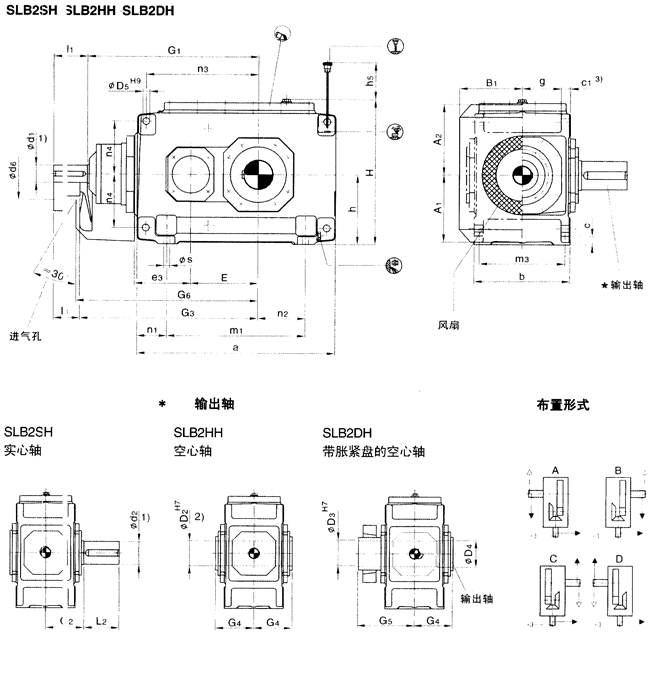

SLB2.H型直交轴大功率齿轮箱外形及安装尺寸（规格1...12）(图1)

规格	尺寸mm
	输入轴
	iN=5-11.2			iN=6.3-14			iN=12.5-18			G₁	G₃
	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	G₁	G₃
1	28	55	40				20	50	35	300	315
2	30	70	50				25	60	40	340	360
3	35	80	60				25	60	40	390	410
4	45	100	80							465	485
5	55	110	80							535	565
6				55	110	80				570	600
7	70	135	105							640	670
8				70	135	105				685	715
9	80	165	130							755	790
10				80	165	130				805	840
11	90	165	130							925	960
12				90	165	130				995	1030

规格	尺寸mm
	齿轮箱
	a	A₁	A₂	b	B₁	c	c₁	D₅	d₆	e₃	E	g
1	305	125	130	180	128	18	16±1	12	110	90	90	74
2	355	140	145	205	143	18	20±1	14	110	110	110	82.5
3	405	170	170	225	163	22	24±1	18	120	130	130	88.5
4	505	195	200	270	188	25	30±1	24	150	160	160	105
5	565	220	235	320	215	25	30±1	24	160	185	185	130
6	645	220	235	320	215	25	30±1	24	160	185	220	130
7	690	270	285	380	250	35	36±1	28	210	225	225	154
8	795	270	285	380	250	35	36±1	28	210	225	270	154
9	820	310	325	440	270	40	48±1.5	36	195	265	265	172
10	920	310	325	440	270	40	48±1.5	36	195	265	315	172
11	975	370	385	530	328	50	54±1.5	40	210	320	320	211
12	1130	370	385	530	328	50	54±1.5	40	210	320	390	211

规格	尺寸mm
	齿轮箱
	G₆	h	h₅	H	m₁	m₃	n₁	n₂	n₃	n₄	s
1	325	130	80	275	185	155	60	70	160	105	12
2	370	145	80	305	225	180	65	75	195	115	12
3	420	175	90	360	245	195	80	85	235	132.5	15
4	495	200	80	415	295	235	105	100	285	150	19
5	575	230	150	482	355	285	105	100	330	180	19
6	610	230	150	482	435	285	105	145	365	180	19
7	685	280	180	582	450	340	120	130	405	215	24
8	730	280	190	582	555	340	120	190	450	215	24
9	805	320	205	662	530	390	145	155	480	245	28
10	855	320	215	662	630	390	145	205	530	245	28
11	980	380	240	790	645	470	165	180	580	300	35
12	1050	380	250	790	800	470	165	265	650	300	35

规格	尺寸mm									润滑油	重量（kg）
	输出轴									轴封（l）
	SLB2SH			SLB2HH		SLH2DM
	d₂¹^）	G₂	l₂	D₂²^）	G₄	D₃	D₄	G₄	G₅
1	45	120	80		-	-	-	-	-	2	65
2	55	135	110	55	135	60	60	135	180	4	90
3	65	145	140	65	145	70	70	145	200	6	140
4	80	170	170	80	170	85	85	170	235	10	235
5	100	200	210	95	200	100	100	200	275	16	360
6	110	200	210	105	200	110	110	200	275	19	410
7	120	235	210	115	235	120	120	235	320	31	615
8	130	235	250	125	235	130	130	235	325	34	700
9	140	270	250	135	270	145	145	270	365	48	1000
10	160	270	300	150	270	155	155	270	385	50	1155
11	170	320	300	165	320	170	170	320	450	80	1640
12	180	320	300	180	320	180	185	320	455	95	1910

1）K₆≤ф50 M₆>ф50

有关平键GB/T1095-1979型和中心孔，请参照平键和中心孔尺寸表。

2）键槽GB/1095-1979。

3）扭矩支撑位于工作机侧。
