齿轮减速机

SLH3.H型平行轴大功率齿轮箱外形及安装尺寸（规格5...12）

发布时间：2022-05-19 16:11:55　人气：

平行轴齿轮箱三级传动卧式安装

类型SLH3.H 规格5…12

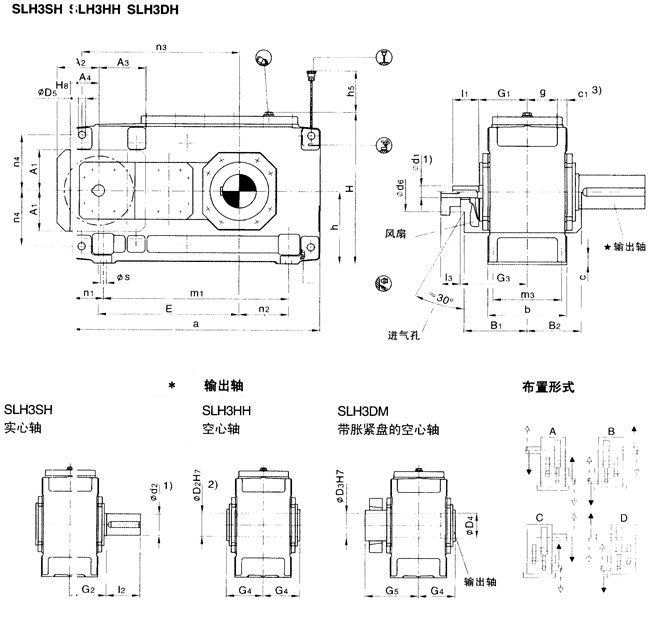

SLH3.H型平行轴大功率齿轮箱外形及安装尺寸（规格5...12）(图1)

规格	尺寸mm
	输入轴
	iN=25-45			iN=31.5-56			iN=50-63			iN=63-80			iN=71-90			iN=90-112			G₁	G₃
	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	d₁¹^）	l₁	l₃	G₁	G₃
5	40	70	70				30	50	50				24	40	40				160	220
6				40	70	70				30	50	50				24	40	40	160	220
7	45	80	80				35	60	60				28	50	50				185	250
8				45	80	80				35	60	60				28	50	50	185	250
9	60	125	105				45	100	80				32	80	60				230	300
10				60	125	105				45	100	80				32	80	60	230	300
11	70	120	120				50	80	80				42	70	70				255	330
12				70	120	120				50	80	80				42	70	70	255	330

规格	尺寸mm
	齿轮箱
	a	A₁	A₂	A₃	A₄	b	B₁	B₂	c	c₁	d₆	D₅
5	690	137	135	140	80	255	215	175	28	30±1	60	24
6	770	137	135	140	80	255	215	175	28	30±1	60	24
7	845	157	160	180	100	300	245	205	35	36±1	75	28
8	950	157	160	180	100	300	245	205	35	36±1	75	28
9	1000	182	190	205	120	370	295	240	40	45±1.5	90	36
10	1100	182	190	205	120	370	295	240	40	45±1.5	90	36
11	1200	218	220	255	150	430	325	280	50	54±1.5	100	40
12	1355	218	220	255	150	430	325	280	50	54±1.5	100	40

规格	尺寸mm
	齿轮箱
	E	g	h	h₅	H	m₁	m₃	n₁	n₂	n₃	n₄	s
5	405	97.5	230	130	482	480	220	105	100	455	180	19
6	440	97.5	230	130	482	560	220	105	145	490	180	19
7	495	114	280	170	572	605	260	120	130	560	215	24
8	540	114	280	160	582	710	260	120	190	605	215	24
9	580	140	320	185	662	710	320	145	155	660	245	28
10	630	140	320	185	662	810	320	145	205	710	245	28
11	705	161	380	180	782	870	370	165	180	805	300	35
12	775	161	380	170	790	1025	370	165	265	875	300	35

规格	尺寸mm									润滑油（l）	重量（kg）
	输出轴
	SLH3SH			SLH3HH		SLH3DH
	d₂¹^）	G₂	l₂	D₂²^）	G₄	D₃	D₄	G₄	G₅
5	100	165	210	95	165	100	100	165	240	15	320
6	110	165	210	105	165	110	110	165	240	17	365
7	120	195	210	115	195	120	120	195	280	28	540
8	130	195	250	125	195	130	130	195	285	30	625
9	140	235	250	135	235	140	145	235	330	45	875
10	160	235	300	150	235	150	155	235	350	46	1020
11	170	270	300	165	270	165	170	270	400	85	1400
12	180	270	300	180	270	180	185	270	405	90	1675

1）K₆≤ф50 M₆>ф50

有关平键GB/T1095-1979型和中心孔，请参照平键和中心孔尺寸表。

2）键槽GB/1095-1979。

3）扭矩支撑位于工作机侧。
