P4S…N…-112/VHN空心轴，法兰安装外形尺寸

发布时间：2022-05-10 15:56:45　人气：

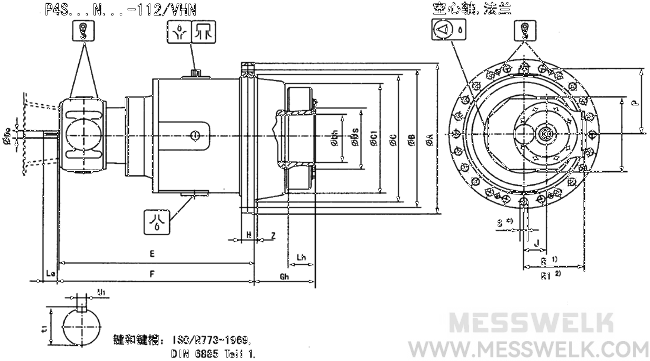

P4S…N…-112/VHN空心轴，法兰安装外形尺寸

P4S…N…-112/VHN空心轴，法兰安装外形尺寸(图1)

规格	尺寸（mm）																					重量	油量
规格	A	B	C	C1	E	F	Gh	H	J	P	R	R1	S	V	Z	De	Le	Dv	Lh	u1	t1	kg	l
011	450	410	370f8	340	753	764	170	38	90	205	244	295	22	360	8	40k6³^）	82	140h7	83	12h9	43	395	16
021	500	460	410f8	373	788	799	180	44	90	230	244	295	22	360	8	40k6³^）	82	150h6	83	12h9	43	525	21
031	560	510	460f8	408	818	829	210	46	90	242	244	295	26	360	8	40k6³^）	82	165h6	108	12h9	43	675	27
041	620	560	480f8	453	936	947	255	60	110	277	305	360	33	402	8	40k6	82	190H6	110	12h9	43	940	40
051	650	590	530f8	490	956	967	275	60	110	300	305	360	33	402	8	40k6	82	210H6	123	12h9	43	1090	45
061	760	690	610f8	574	1006	1017	295	70	110	337	305	360	39	402	8	40k6	82	240H6	143	12h9	43	1620	70
071	840	770	690f8	633	1120	1131	320	80	140	352	390	445	39	484	12	50k6	82	260H6	156	14h9	53.5	2230	85
081	920	740	750f8	685	1175	1186	340	80	140	390	390	445	45	484	12	50k6	82	290H6	162	14h9	53.5	2850	120
091	950	870	800f8	710	1225	1236	380	80	140	410	390	445	45	484	12	50k6	82	310H6	168	14h9	53.5	3290	135
101	1050	960	850f8	781	1367	1378	420	90	180	447	492	555	45	534	12	60m6	105	340H6	200	18h9	64	4505	190
111	1100	1010	900f8	827	1417	1428	435	90	180	470	492	555	45	534	12	60m6	105	360H6	200	18h9	64	5265	220
121	1150	1070	970f8	903	1467	1478	465	90	180	503	492	555	45	534	16	60m6	105	380H6	218	18h9	64	6255	265
131	1210	1120	1010f8	937	1512	1523	460	100	180	520	492	555	45	534	16	60m6	105	420H6	220	18h9	64	6985	310
141	1340	1250	1150f8	965	1562	1573	500	100	180	585	492	555	45	534	16	60m6	105	430H6	245	18h9	64	7935	330
151	1410	1320	1200f8	1019	1598	1598	510	100	180	625	492	555	45	534	16	60m6	105	450h6	247	18h9	64	9175	390

1.F=无冷却风扇，

2.F1=带冷却风扇，

3.传动比/Ratios>900，De=30k6，Le=58

热功率P_IN（kW）

规格	n1	011	021	031	041	051	061	071	081	091	101	111	121	131	141	151
无冷却	1800	27	30	34	43	47	54	72	81	90	111	120	132	142	156	165
	1500	28	32	36	45	49	57	76	85	95	117	126	139	149	164	173
	1200	30	34	38	48	52	61	81	91	101	125	135	149	160	176	186
	1000	34	38	42	53	58	68	91	101	113	139	151	165	177	195	206
带风扇冷却	1800	54	60	68	85	93	108	145	162	180	223	241	264	284	313	330
	1500	57	63	71	90	98	113	152	170	189	234	253	278	298	328	346
	1200	61	68	76	96	105	122	163	182	203	251	271	297	319	352	371
	1000	68	75	85	107	117	135	181	202	225	278	301	331	355	391	412

注：P_IN=环境温度+20℃时额定热功率。

上一篇 : P4K…N…-212/VVN实心轴，法兰安装额定功率PN1

下一篇 : P4S…N…-112/VHN空心轴，法兰安装额定功率PN1
