齿轮减速机

SLH1SH，SLH2S，SLH3、SLH4、SLB2S，SBL3S，SLB4S型输出轴端中部径向力外形安装尺寸

发布时间：2022-05-19 16:11:59　人气：

齿轮箱

输出轴d2上允许的附加径向力1）

类型SLH1SH…，SLH2S…，SLH3S…，SLH4S，SLB2S…，SLB3S…，SLB4S

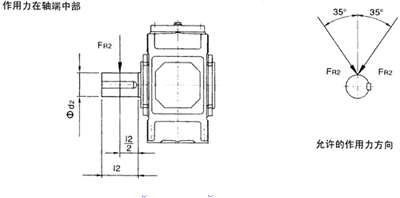

SLH1SH，SLH2S，SLH3、SLH4、SLB2S，SBL3S，SLB4S型输出轴端中部径向力外形安装尺寸(图1)

允许的附加径向力 FR2（KN），作用于输出端中部3）

类型	布置形式	齿轮箱规格1），4）
类型	布置形式	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
SLH1SH	A/B	2）	-	2）	-	2）	-	2）	-	2）	-	2）	-	2）	-	2）		2）
SLH2S.	A/B/G/H	-	-	8	10	22	22	30	30	30	45	64	64	150	150	140	205	205	205
SLH2S.	C/D	-	-	8	10	13	13	18	18	10	28	35	35	112	112	85	135	135	135
SLH3S.	A/B/G/H	-	-	-	-	29	29	40	40	40	60	85	85	190	190	185	265	265	265
SLH3S.	C/D	-	-	-	-	18	18	26	26	18	40	50	50	150	150	120	185	185	190
SLH4S.	A/B	-	-	-	-	-	-	26	26	18	40	50	50	150	150	120	185	185	190
SLH4S.	C/D	-	-	-	-	-	-	40	40	40	60	85	85	190	190	185	265	265	265
SLH2S.	A/C	7	10	10	13	27	27	37	37	38	55	78	78	160	160	150	210	210	210
SLH2S.	B/D	4	7	9	12	15	15	17	17	10	30	38	38	110	110	75	145	100	100
SLH3S.	A/C	-	-	9	14	29	29	40	40	40	60	85	85	190	190	185	265	265	265
SLH3S.	B/D	-	-	7	9	18	18	26	26	18	40	50	50	150	150	120	185	185	190
SLH4S.	A/C	-	-	-	-	29	29	40	40	40	60	85	85	190	190	185	265	265	265
SLH4S.	B/D	-	-	-	-	18	18	26	26	18	40	50	50	150	150	120	185	185	190

1）表中数据为最小值。如果给定了力的作用角和旋转方向，通常情况下，可允许承较大的附加力。请与厂家取得联系。

2）根据用户要求供货。

3）当作用力不在轴端中间时

4）基础螺栓的最低性能等级为8.8级。基础必须干燥，不得有油脂。如用户要求，允许输入轴d1上附加径向力。
