行星减速机

P4S…F…-112/VVN实心轴，地脚安装外形尺寸

发布时间：2022-05-10 15:56:47　人气：

P4S…F…-112/VVN实心轴，地脚安装外形尺寸

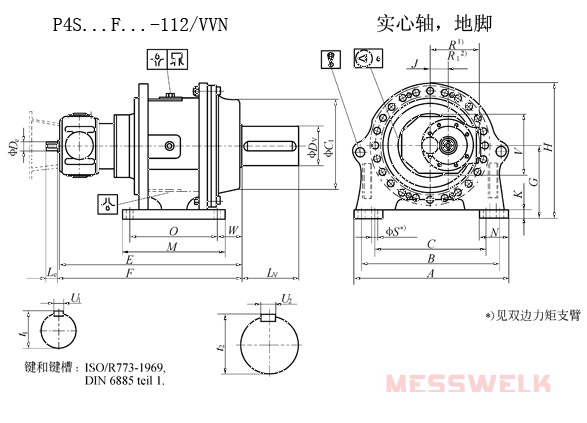

P4S…F…-112/VVN实心轴，地脚安装外形尺寸(图1)

规格	尺寸（mm）
规格	A	B	C	C1	E	F	G	H	J	K	M	N	R
011	560	510	410	340	831	842	282.5	525	90	30	380	100	244
021	630	580	480	373	873	884	312.5	580	90	35	430	100	244
031	700	640	540	408	908	919	342.5	640	90	35	460	110	244
041	780	700	570	453	1066	1077	377.5	705	110	40	520	140	305
051	820	730	580	490	1096	1107	392.5	735	110	40	550	160	305
061	950	860	710	574	1146	1157	480	885	110	60	600	160	305
071	1050	950	770	633	1365	1276	520	965	140	60	650	190	390
081	1150	1050	870	685	1335	1346	570	1055	140	70	720	190	390
091	1200	1080	880	710	1415	1426	585	1085	140	70	800	220	390
101	1300	1180	980	781	1562	1573	645	1195	180	80	830	220	492
111	1380	1240	1000	827	1627	1638	680	1255	180	80	890	260	492
121	1430	1290	150	903	1687	1698	715	1315	180	90	950	260	492
131	1500	1340	1070	937	1732	1743	755	1395	180	90	1020	290	492
141	1620	1460	1190	965	1792	1803	830	1535	180	100	1050	290	492
151	1690	1500	1200	1019	1822	1833	865	1605	180	100	1150	340	492

规格	尺寸（mm）												重量	油量
规格	R1	S	V	W	De	Le	Dv	Lv	u1	t1	u2	t2	kg	l
011	295	22	300	85	40k6³^）	82	140m6	220	12h9	43	36h9	148	455	16
021	295	22	300	88	40k6³^）	82	150m6	220	12h9	43	36h9	158	605	21
031	295	26	300	99	40k6³^）	82	165m6	250	12h9	43	40h9	174	785	27
041	360	33	300	134	40k6	82	190m6	300	12h9	43	45h9	200	1130	40
051	360	39	300	143	40k6	82	210m6	350	12h9	43	50h9	221	1290	45
061	360	39	300	147	40k6	82	240m6	400	12h9	43	56h9	252	1920	70
071	445	45	350	160	50k6	82	260m6	400	14h9	53.5	56h9	272	2620	85
081	445	45	350	168	50k6	82	290m6	450	14h9	53.5	63h9	302	3345	120
091	445	52	350	194	50k6	82	310m6	450	14h9	53.5	70h9	321	3830	135
101	555	52	400	200	60m6	105	340m6	550	18h9	64	80h9	355	4135	190
111	555	60	400	220	60m6	105	360m6	600	18h9	64	80h9	375	5985	220
121	555	60	400	226	60m6	105	380m6	650	18h9	64	80h9	395	6975	265
131	555	70	400	221	60m6	105	420m6	650	18h9	64	90h9	437	7915	310
141	555	70	400	235	60m6	105	430m6	700	18h9	64	90h9	447	8775	330
151	555	78	400	218	60m6	105	450m6	750	18h9	64	100h9	469	10195	390

1.F=无冷却风扇，

2.F1=带冷却风扇。

3.传动比/Ratios>900，De=30k6，Le=58

热功率P_IN（kW）

规格	n1	011	021	031	041	051	061	071	081	091	101	111	121	131	141	151
无冷却	1800	27	30	34	43	47	54	72	81	90	111	120	132	142	156	165
	1500	28	32	36	45	49	57	76	85	95	117	126	139	149	164	173
	1200	30	34	38	48	52	61	81	91	101	125	135	149	160	176	186
	1000	34	38	42	53	58	68	91	101	113	139	151	165	177	195	206
带风扇冷却	1800	54	60	68	85	93	108	145	162	180	223	241	264	284	313	330
	1500	57	63	71	90	98	113	152	170	189	234	253	278	298	328	346
	1200	61	68	76	96	105	122	163	182	203	251	271	297	319	352	371
	1000	68	75	85	107	117	135	181	202	225	278	301	331	355	391	412

注意：P_IN=环境温度+20℃时额定热功率。
