行星减速机

P4S…N…-112/VVN实心轴，法兰安装外形尺寸

发布时间：2022-05-10 15:56:48　人气：

P4S…N…-112/VVN实心轴，法兰安装外形尺寸

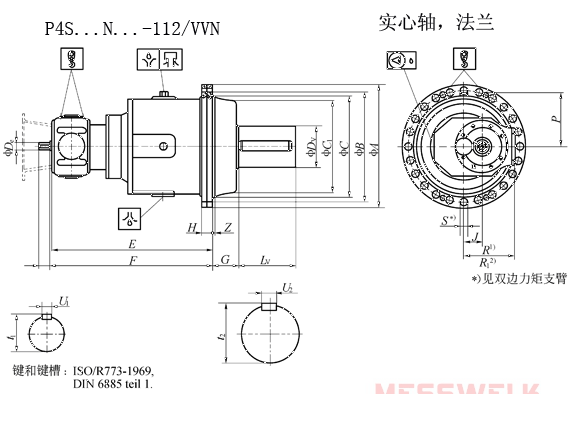

P4S…N…-112/VVN实心轴，法兰安装外形尺寸(图1)

规格	尺寸（mm）																							重量	油量
规格	A	B	C	C1	E	F	G	H	J	P	R	R1	S	V	Z	De	Le	Dv	Lv	u1	t1	u2	t2	kg	l
011	450	410	370f8	340	753	764	78	38	90	205	260	295	22	300	8	40k6³^）	82	140m6	220	12h9	43	36h9	148	365	16
021	500	460	410f8	373	788	799	85	44	90	230	260	295	22	300	8	40k6³^）	82	150m6	220	12h9	43	36h9	158	485	21
031	560	510	460f8	408	818	829	90	46	90	260	260	295	26	300	8	40k6³^）	82	165m6	250	12h9	43	40h9	174	625	27
041	620	560	480f8	453	936	947	130	60	110	280	325	360	33	300	8	40k6	82	190m6	300	12h9	43	45h9	200	880	40
051	650	590	530f8	490	956	967	140	60	110	300	325	360	33	300	8	40k6	82	210m6	350	12h9	43	50h9	221	1010	45
061	760	690	610f8	574	1006	1017	140	70	110	340	325	360	39	300	8	40k6	82	240m6	400	12h9	43	56h9	252	1500	70
071	840	770	690f8	633	1120	1131	145	80	140	385	405	445	39	350	12	50k6	82	260m6	400	14h9	53.5	56h9	272	2050	85
081	920	740	750f8	685	1175	1186	160	80	140	420	405	445	45	350	12	50k6	82	290m6	450	14h9	53.5	63h9	302	2650	120
091	950	870	800f8	710	1225	1236	190	80	140	440	405	445	45	350	12	50k6	82	310m6	450	14h9	53.5	70h9	321	3050	135
101	1050	960	850f8	781	1367	1378	195	90	180	480	515	555	45	400	12	60m6	105	340m6	550	18h9	64	80h9	355	4135	190
111	1100	1010	900f8	827	1417	1428	210	90	180	510	515	555	45	400	12	60m6	105	360m6	600	18h9	64	80h9	375	4825	220
121	1150	1070	970f8	903	1467	1478	220	90	180	540	515	555	45	400	16	60m6	105	380m6	650	18h9	64	80h9	395	5735	265
131	1210	1120	1010f8	937	1512	1523	220	100	180	560	515	555	45	400	16	60m6	105	420m6	650	18h9	64	90h9	437	6395	310
141	1340	1250	1150f8	965	1562	1573	230	100	180	580	515	555	45	400	16	60m6	105	430m6	700	18h9	64	90h9	447	7195	330
151	1410	1320	1200f8	1019	1598	1598	235	100	180	600	515	555	45	400	16	60m6	105	450m6	750	18h9	64	100h9	469	8395	390

1.F=无冷却风扇，

2.F1=带冷却风扇。

3.传动比/Ratios>900，De=30k6，Le=58

热功率P_IN（kW）

规格	n1	011	021	031	041	051	061	071	081	091	101	111	121	131	141	151
无冷却	1800	27	30	34	43	47	54	72	81	90	111	120	132	142	156	165
	1500	28	32	36	45	49	57	76	85	95	117	126	139	149	164	173
	1200	30	34	38	48	52	61	81	91	101	125	135	149	160	176	186
	1000	34	38	42	53	58	68	91	101	113	139	151	165	177	195	206
带风扇冷却	1800	54	60	68	85	93	108	145	162	180	223	241	264	284	313	330
	1500	57	63	71	90	98	113	152	170	189	234	253	278	298	328	346
	1200	61	68	76	96	105	122	163	182	203	251	271	297	319	352	371
	1000	68	75	85	107	117	135	181	202	225	278	301	331	355	391	412

注：P_IN=环境温度+20℃时额定热功率。
