PR模块式齿轮减速机类别及装配型式与规格

发布时间：2022-05-19 16:12:40　人气：

1 分类、型号与尺寸

分类

减速机的类别

PR模块式齿轮减速机包括P系列圆柱齿轮减速机、R系列圆锥圆柱齿轮减速机、PV系列圆柱齿轮竖立轴型减速机和RV系列圆锥圆柱齿轮竖立轴型减速机四大类产品；根据安装方式的不同又可分为箱体带底座、输出轴为实心轴的基本型，箱体不带底座、输出轴为空心轴的悬挂型和箱体带底座、输出轴为空心轴的空心轴型齿轮减速机三结构型式。减速机级数2～4级，共24种类型，其型式代号见表1。

表1 减速机的型式代号

类别	级数	型式代号
类别	级数	基本型	悬挂型	空心轴型
P系列圆柱齿轮减速机	2	P2	PMK2 PMD2	PHK2 PHD2
	3	P3	PMK3 PMD3	PHK3 PHD3
	4	P4	PMK4 PMD4	PHK4 PHD4
R系列圆锥圆柱齿轮减速机	2	R2	RMK2 RMD2	RHK2 RHD2
	3	R3	RMK3 RMD3	RHK3 RHD3
	4	R4	RMK4 RMD4	RHK4 RHD4
PV系列竖立轴圆柱齿轮减速机	2	PV2	―	―
	3	PV3	―	―
	4	PV4	―	―
RV系列竖立轴圆锥圆柱齿轮减速机	2	RV2	―	―
	3	RV3	―	―
	4	RV4	―	―
注：P―圆柱齿轮减速机； R―圆锥圆柱齿轮减速机； M―空心轴悬挂型； H―带底座的空心轴型； K―键联接型空心轴 D―收缩盘联接型空心轴； V―输出轴为竖立轴。

减速机的装配型式

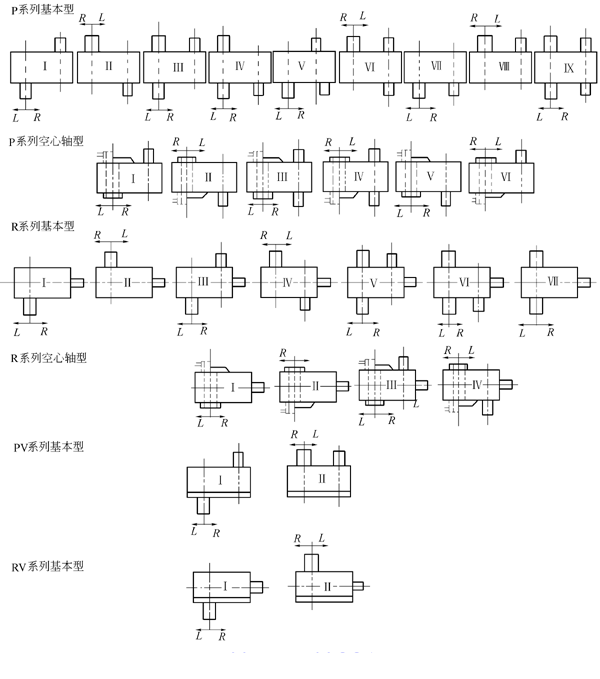

减速机最多有9种装配型式，各类别的装配型式代号见图1。

减速机的规格

减速机按箱体尺寸的不同来划分规格，其规格如表2所示。

表2 减速机的规格

P2系列	01	02	03	04	05	06	07	08	09	10	11	12	13	14	15	16	17	18	19	20	21	22
P3系列	03	04	05	06	07	08	09	10	11	12	13	14	15	16	17	18	19	20	21	22	―	―
P4系列	06	07	08	09	10	11	12	13	14	15	16	17	18	19	20	21	22	―	―	―	―	―
R2系列	01	02	03	04	06	07	09	10	12	13	―	―	―	―	―	―	―	―	―	―	―	―
R3系列	01	02	03	04	05	06	07	08	09	10	11	12	13	14	15	16	17	18	19	20	21	22
R4系列	03	04	05	06	07	08	09	10	11	12	13	14	15	16	17	18	19	20	21	22	―	―
PV2系列	01	02	03	04	05	06	07	07a	08	09	10	11	―	―	―	―	―	―	―	―	―	―
PV3系列	03	04	05	06	07	07a	08	09	10	11	―	―	―	―	―	―	―	―	―	―	―	―
PV4系列	06	07	07a	08	09	10	11	―	―	―	―	―	―	―	―	―	―	―	―	―	―	―
RV2系列	03	04	05	06	07	07a	08	09	10	11	―	―	―	―	―	―	―	―	―	―	―	―
RV3系列	02	03	04	05	06	07	07a	08	09	10	11	―	―	―	―	―	―	―	―	―	―	―
RV4系列	04	05	06	07	07a	08	09	10	11	―	―	―	―	―	―	―	―	―	―	―	―	―
