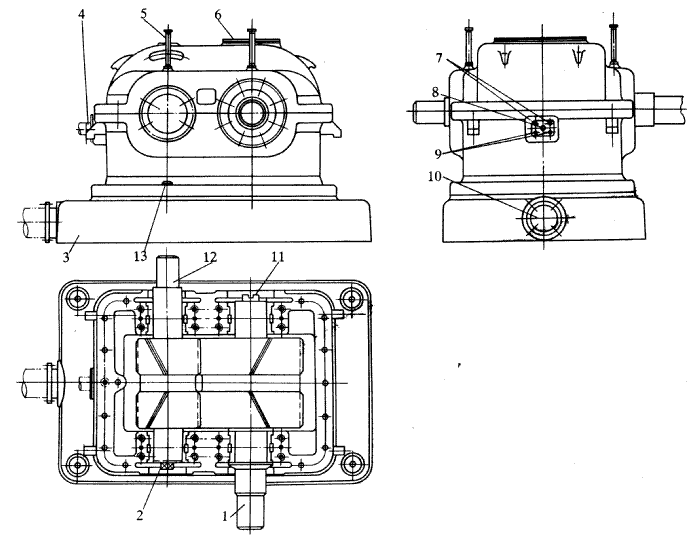

GYR型高速圆弧圆柱齿轮增（减）速机的结构图

发布时间：2022-05-19 16:15:21　人气：

GY型高速圆弧圆柱齿轮增（减）速器的结构图

GYR型高速圆弧圆柱齿轮增（减）速机的结构图(图1)

1）大齿轮由齿环与轮轴组成，齿环与轮轴采用过盈配合和键联接，联合作用传递转矩。

大齿轮的非轴伸端加工有十字半接头，可供联接主油泵用。GYD系列的大齿轮在其外圆两端面磨削2°锥面，与小齿轮推力盘接触，用以平衡轴向力。

2）小齿轮非轴伸端加工有方头，供手动盘车用。GYR系列的小齿轮为一轴齿轮。GYD系列的小齿轮由轴齿轮与推力盘组成。推力盘采用过盈配合套装于靠齿轮两端的轴径上，并铰孔用销钉予以定位。2°锥面与大齿轮配磨。推力盘结构是本系列的特色。
