水泥磨减速机常用减速机的技术性能和外形尺寸(D型减速机)

发布时间：2022-05-20 15:22:53　人气：

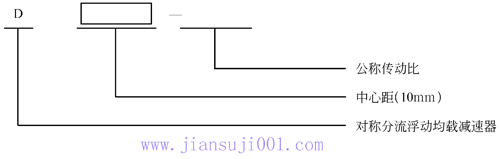

水泥磨减速机常用减速机的技术性能和外形尺寸(D型减速机)(图1)

D系列技能参数

型号	传动比i		输入转速/(r/min)		最大许用转矩 /(N・m)	最大尖峰转矩 /( N・m)
型号	正常工作	慢速驱动	正常工作	慢速驱动	最大许用转矩 /(N・m)	最大尖峰转矩 /( N・m)
D110(Ⅰ)-a D110(Ⅱ)-a D110(Ⅰ)-b D110(Ⅱ)-b	35.74 39.15 35.74 39.15	5718.66 6264.24	750 750 750 750	750 750	38×10⁴ 38×10⁴ 38×10⁴ 38×10⁴	76×10⁴ 76×10⁴ 76×10⁴ 76×10⁴
D125 D125(Ⅰ) D125(Ⅱ) D125(Ⅲ)	37.5 42.5 41.5 35.62	4632.4 5250 5125.3 4400	750 750 750 600	750 750 750 750	53.1×10⁴ 53.1×10⁴ 53.1×10⁴ 53.1×10⁴	106.2×10⁴ 106.2×10⁴ 106.2×10⁴ 106.2×10⁴
D140	35.6 42.51		600 750		70×10⁴ 65×10⁴	140×10⁴ 130×10⁴
D160	36.5 40		600		90×10⁴ 83×10⁴	180×10⁴ 166×10⁴
D180	36.5 40		600		110×10⁴ 98×10⁴	220×10⁴ 196×10⁴
2×1100 2×1100(Ⅰ) 2×1100(Ⅱ) 2×1100(Ⅲ)	34.384 38.589 38.589 34.384	3610.3 4051.8 3610.3	750 750 750 750	697 697 697	35.3×10⁴ 38×10⁴ 38×10⁴ 35.3×10⁴	63.5×10⁴ 76×10⁴ 76×10⁴ 63.5×10⁴
2×1250 2×1250(Ⅰ) 2×1250(Ⅱ) 2×1250(Ⅲ)	48.4 42.168 41.49 41.49	3872 3373.44 3319	990 750 750 750	685 685 685	43×10⁴ 54.2×10⁴ 54.2×10⁴ 54.2×10⁴	86×10⁴ 108.4×10⁴ 108.4×10⁴ 108.4×10⁴
2×1100A 2×1100(Ⅰ) 2×1100(Ⅱ)A 2×1100(Ⅲ)A	34.38 38.59 38.59 34.38	3610.3 4051.8 3610.3	750 750 750 750	750 750 750	24.8×10⁴ 37.2×10⁴ 37.2×10⁴ 24.5×10⁴	62.2×10⁴ 74.5×10⁴ 74.5×10⁴ 62.2×10⁴
2×1250A 2×1250(Ⅰ)A 2×1250(Ⅱ)A 2×1250(Ⅲ)A	48.4 42.17 41.49 41.49	3872 3373.44 3319.2	990 750 750 750	750 750 750	42.1×10⁴ 53.1×10⁴ 53.1×10⁴ 53.1×10⁴	84.2×10⁴ 106.2×10⁴ 106.2×10⁴ 106.2×10⁴

注：1. 2×1100(Ⅱ)、2×1100(Ⅱ)A、2×1250A、2×1250(Ⅱ)、D140、D160和D180型减速机车身不自带慢速驱动装置。

2.车型减速机均采用集中循环润滑和油池润滑方式，润滑油为150号～320号极压齿轮油。

水泥磨减速机常用减速机的技术性能和外形尺寸

水泥磨减速机常用减速机的技术性能和外形尺寸(D型减速机)(图2)

D型水泥磨机减速机外形和安装尺寸 (mm)

型号	中心距		中心高				H₂		H₃		外形尺寸						地脚螺钉												B₁
	a		H₀		H₁						H		L		B		d		n		B₂		B₄		L₂		L₃
D110(Ⅰ)-a D110(Ⅱ)-a D110(Ⅰ)-b D110(Ⅱ)-b	1100		790		380		450		350		2522		4540		1980		M42		6		2100		1300		1080				2200
D125 D125(Ⅰ) D125(Ⅱ) D125(Ⅲ)	1250		850		380		450		350		2697		5120		2090		M42		7		2230		1322.5		1080				2330
D140	1400		850		470		580		480		2990		5720		2400		M56		6		2560		1445		1090				2700
D160	1600		1050		470		620		520		3350		6520		2530		M64		6		2590		1530		1170				2750
D180	1800		1200		470		680		580		3730		7320		2530		M76		6		2610		1535		1210				2790
型号		L₁		L₆		B₃		L₄		L₅		高速轴								S		低速轴				T		重量/kg
												l		D		b		t				D₁		d₁
D110(Ⅰ)-a D110(Ⅱ)-a D110(Ⅰ)-b D110(Ⅱ)-b		900		450		1850		550				220		120		32		132		1710		1500		1360		3685		33165
D125 D125(Ⅰ) D125(Ⅱ) D125(Ⅲ)		2152		590		1980		830				220		130		36		140		1755		1830		1640		3660		38037
D140		1230		615		2200		700				320		150		36		158		1980		1900		1750		4680		57520
D160		1330		665		2000		750				350		150		40		161		2095		2200		2050		4000		76000
D180		1390		695		2000		750				350		150		40		161		2095		2200		2050		4000		88000
