P20…N…-010/VVN实心轴，法兰安装外形尺寸

发布时间：2022-05-10 15:57:01　人气：

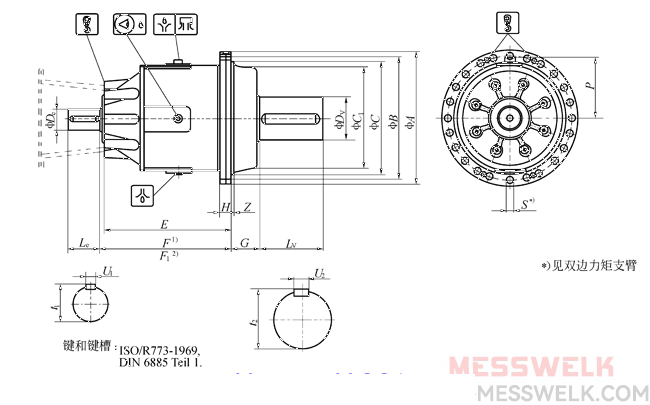

P20…N…-010/VVN实心轴，法兰安装外形尺寸

P20…N…-010/VVN实心轴，法兰安装外形尺寸(图1)

规格	尺寸（mm）																				重量	油量
规格	A	B	C	C1	E	F	F1	G	H	P	S	Z	De	Le	Dv	Lv	u1	t1	u2	t2	kg	l
011	450	410	370 fB	340	374	435	470	78	38	205	22	8	50k6	110	140m6	220	14h9	53.5	36h9	148	280	10
021	500	460	410 fB	373	424	485	520	85	44	230	22	8	60m6	120	150m6	220	18h9	64	36h9	158	400	15
031	560	510	460 fB	408	474	535	570	90	46	260	26	8	70m6	140	165m6	250	20h9	74.5	40h9	174	540	20
041	620	560	480 fB	453	509	570	605	130	60	280	33	8	80m6	150	190m6	300	22h9	85	45h9	200	730	25
051	650	590	530 fB	490	519	600	640	140	60	300	33	8	90m6	160	210m6	350	25h9	95	50h9	221	860	32
061	760	690	610 fB	574	619	700	740	140	70	340	39	8	100m6	180	240m6	400	28h9	106	56h9	252	1350	55
071	840	770	690 fB	633	669	750	790	145	80	385	39	8	120m6	200	260m6	400	32h9	127	56h9	272	1800	65
081	920	840	750 fB	685	761	845	895	160	80	420	45	12	140m6	220	290m6	450	36h9	148	63h9	302	2400	100
091	950	870	800 fB	710	826	910	960	190	80	440	45	12	150m6	220	310m6	450	36h9	158	70h9	321	2800	115
101	1050	960	850 fB	781	826	960	1020	195	90	480	45	12	160m6	240	340m6	550	40h9	169	80h9	355	3600	145
111	1100	1010	900 fB	827	876	1010	1070	210	90	510	45	12	160m6	240	360m6	600	40h9	169	80h9	375	4300	175
121	1150	1070	970 fB	903	956	1090	1160	220	90	540	45	16	180m6	350	380m6	650	45h9	190	80h9	395	5200	220
131	1210	1120	1010fB	937	986	1120	1190	220	100	560	45	16	180m6	350	420m6	650	45h9	190	90h9	437	5800	250
141	1340	1250	1150fB	965	1083	1220	1290	230	100	580	45	16	200m6	350	430m6	700	45h9	210	90h9	447	6600	270
151	1410	1320	1200fB	10190	1111	1245	1315	235	100	600	45	16	200m6	350	450m6	750	45h9	210	100h9	469	7800	330

1.F=无冷却风扇，

2.F1=带冷却风扇。

热功率P_TN（KW）

规格	n1	011	021	031	041	051	061	n1	071	081	091	n1	101	111	121	131	141	151
无冷却	1800	39	48	59	68	80	105	1200	145	175	203	600	253	283	328	351	415	445
	1500	41	50	62	71	84	111	1000	152	184	213	500	266	297	344	369	436	467
	1200	44	54	67	77	90	118	600	163	197	228	300	285	318	369	395	467	501
	1000	49	60	74	85	100	132	500	181	219	254	250	316	354	410	439	519	556
带风扇冷却	1800	78	96	119	136	161	211	120	290	351	407	600	506	566	656	702	830	891
	1500	82	101	125	143	169	221	1000	305	369	427	500	531	594	689	737	872	936
	1200	88	108	133	153	181	237	600	326	395	458	300	569	637	738	790	934	1002
	1000	97	120	148	170	201	263	500	363	439	509	250	633	708	820	878	1038	1114

注意：P_TN=环境温度+20℃时额定热功率。

上一篇 : P20…F…-010/VVN实心轴，地脚安装额定功率PN1

下一篇 : P20…N…-010/VVN实心轴，法兰安装额定功率PN1
