行业减速机

TW00、TWY00、TW01、TWY01、TW02、TWY02、TW03、TWY03、TW04、TWY04、TW1、TWY1、TW2、TWY2、TW3、TWY3、TW4、TWY4、TW5、TWY5、TW6、TWY6型推杆减速机型式及主要尺寸JB/T7342-1994

发布时间：2022-05-20 15:34:02　人气：

TW、TWY型推杆减速机型式及主要尺寸

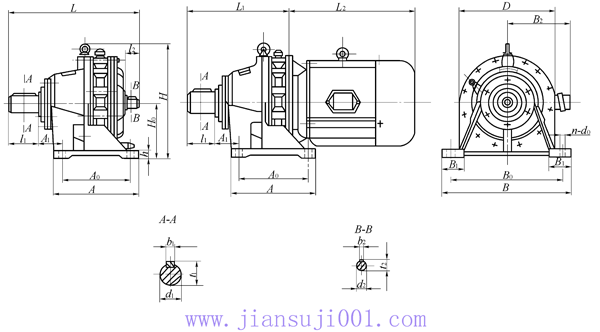

TW00、TWY00、TW01、TWY01、TW02、TWY02、TW03、TWY03、TW04、TWY04、TW1、TWY1、TW2、TWY2、TW3、TWY3、TW4、TWY4、TW5、TWY5、TW6、TWY6型推杆减速机型式及主要尺寸JB/T7342-1994 (图1)

TW、TWY型卧式减速机主要尺寸 /mm

规格代号	中心高H₀	安装尺寸							轴伸联接尺寸								外形尺寸								质量 m/kg
		A₁	A₀	B₁	B₀	h	地脚螺拴		输出轴				输入轴				H	B	D	A	TW 型	TWY型			TW 型	TWY型
		A₁	A₀	B₁	B₀	h	n	d₀	d₁	b₁	t₁	l₁	d₂	b₂	t₂	l₂	H	B	D	A	L	L₁	L₂	B₂	TW 型	TWY型
00	71 0 -0.5	12	60	32	120	10	4	M8	14j6	5	16	20	10j6	3	11.2	15	125	144	100	84	139	―	―	―	3	加电动机质量
01	71 0 -0.5	16	70	32	130	10	4	M10	14j6	5	16.2	20	10j6	3	11.2	15	147	160	120	100	164	―	―	―	5
02	90 0 -0.5	25	90	40	150	12	4	M10	18j6	6	20.5	35	12j6	4	13.5	25	196	180	140	120	202	―	―	―	8
03	100 0 -0.5	67	90	45	180	15	4	M10	25j6	8	28	34	15j6	5	17	25	216	210	160	120	214	―	―	―	13
04	132 0 -0.5	75	100	50	240	18	4	M12	30j6	8	33	55	18j6	6	20.5	28	266	280	200	150	260	―	―	―	14
1	140 0 -0.5	95	100	55	250	20	4	M12	35k6	10	38	58	18j6	6	20.5	28	291	290	230	150	282	216	按电动机		29
2	150 0 -0.5	95	145	60	290	22	4	M16	45k6	14	48.5	82	22j6	6	24.5	36	326	330	260	195	348	276			48
3	160 0 -0.5	113	150	75	370	25	4	M16	55m6	16	59	82	30j6	8	33	58	356	410	300	238	415	316			92
4	200 0 -0.5	35	275	80	380	30	4	M20	70m6	20	74.5	105	35k6	10	38	58	435	430	360	335	490	383			131
5	250 0 -0.5	35	380	85	480	35	4	M24	90m6	25	95	130	45k6	14	48.5	82	523	530	435	440	629	464			165
6	300 0 -0.5	45	480	90	560	40	4	M24	100m6	28	106	165	50k6	14	53.5	82	609	620	510	560	736	556			245
