无段变速机系列的最适合正反转

发布时间：2022-05-10 16:03:05　人气：

无段变速机系列的最适合正反转

本机还具有惯性小之特点，故最适宜用于起重频繁和正反转负载，并可与双频可逆装置联接使用。

低噪音

与传统滑动啮合型相比，摆线滚动啮合型极大地降低了噪音水平。

高效率

由于采用滚动啮合，一级减速可达92.5%以上，两级减速则可达85%以上之高效率。

高速比

一级速比1:6 ~1:119，三级速比可达1:658，503。

动作原理

无段变速原理和构造

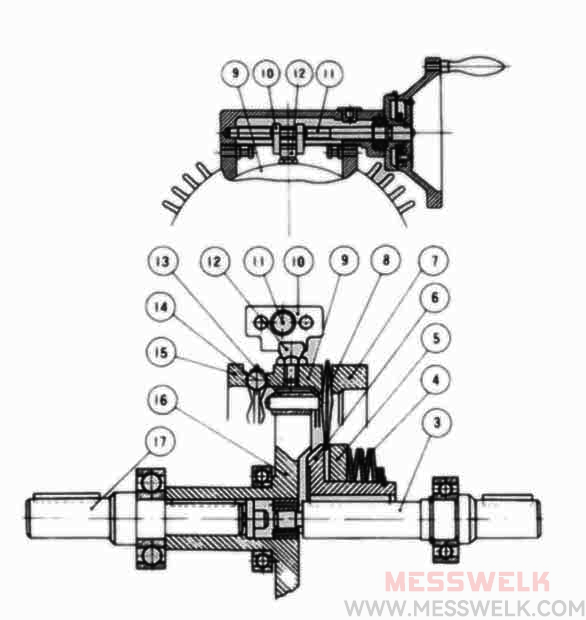

游星轮（8）被外环（7）及凸输（9）所夹住，同时固定于游星轴承（13），游星轮也被左右，（5）（6）太阳轮用盘形弹簧所夹住而绕太阳轮（5）（6）旋转，当动力由入力轴（3）输入（6）左太阳轮，游星输除了自转外也绕着太阳轮心轴旋转，动力经由游星轴承（13）及轴承转盘而传至（17）出力轴。

无段变速机系列的最适合正反转(图1)

速度变换

变速时系由把手转动调速轴（11）移动凸轮（10）利用凸轮（15）（9）高速横向间隙〈△e〉当间隙增加或缩小时改变游星轮之位置（如图）而变换速度。
