DYNABOX正交精密行星齿轮减速机法兰型外形及安装尺寸

发布时间：2022-05-21 15:41:23　人气：

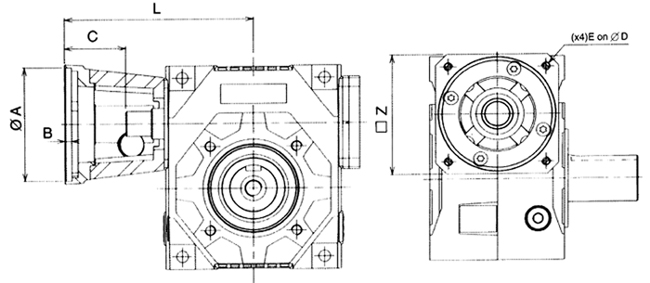

DYNABOX正交精密行星齿轮减速机法兰型外形及安装尺寸(图1)

在下表中选择所需要的法兰。

订货时，如果下表的法兰还不能满足要求，请提供A到Z的尺寸参数，或提供伺服马达的相关参数。

DYNABOX	型号	A	B	C mini	D	E	L	Z
35	BM-F63/40	40	4	34	63	M4	114	65
	BM-F70/50	50	4	34	70	M4	114	65
	BM-F75/60	60	4	34	75	M5	114	65
	BM-F90/70	70	4	44	90	M5	124	90
	BM-F95/50	50	4	34	95	M6	114	90
	BM-F100/80	80	4	44	100	M6	124	90
	BM-F115/95	95	5	44	115	M8	124	115
	BM-F130/95	95	5	54	130	M8	134	115
	BM-F130/110	110	5	54	130	M8	134	115
	BM-F145/110	110	6.5	64	145	M8	144	140
45	BM-F70/50	50	4	34.5	70	M4	131.5	81
	BM-F75/60	60	4	34.5	75	M5	131.5	81
	BM-F90/70	70	4	44.5	90	M5	141.5	90
	BM-F95/50	50	4	34.5	95	M6	131.5	90
	BM-F100/80	80	4	44.5	100	M6	141.5	90
	BM-F115/95	95	5	44.5	115	M8	141.5	115
	BM-F130/95	95	5	54.5	130	M8	151.5	115
	BM-F130/110	110	5	54.5	130	M8	151.5	115
	BM-F145/110	110	6.5	64.5	145	M8	161.5	140
	BM-F165/110	110	6.5	54.5	165	M10	151.5	140
	BM-F165/130	130	6.5	54.5	165	M10	151.5	140
55	BM-F70/50	50	4	35	70	M4	142	81
	BM-F75/60	60	4	35	75	M5	142	81
	BM-F90/70	70	4	45	90	M5	152	90
	BM-F95/50	50	4	35	95	M6	142	90
	BM-F100/80	80	4	45	100	M6	152	90
	BM-F115/95	95	5	45	115	M8	152	115
	BM-F130-95	95	5	55	130	M8	162	115
	BM-F130/110	110	5	55	130	M8	162	115
	BM-F145/110	110	6.5	65	145	M8	172	140
	BM-F165/110	100	6.5	55	165	M10	162	140
	BM-F165/130	130	6.5	55	165	M10	162	140
63	BM-F70/50	50	4	32	70	M4	152	102
	BM-F75/60	60	4	32	75	M5	152	102
	BM-F90/70	70	4	42	90	M5	162	90
	BM-F100/80	80	4	42	100	M6	162	90
	BM-F115/95	95	5	42	115	M8	162	90
	BM-F130/95	95	5	52	130	M8	172	115
	BM-F130/110	110	5	52	130	M8	172	115
	BM-F145/110	110	6.5	62	145	M8	182	115
	BM-F165/110	110	6.5	52	165	M10	172	140
	BM-F165/130	130	6.5	52	165	M10	172	140
	BM-F200.114.3	114.3	6.5	82	200	M10	202	140
	BM-F215/130	130	6.5	62	215	M12	182	200
	BM-F215/180	180	6.5	62	215	M12	182	200
75	BM-F70/50	50	4	36	70	M4	181	102
	BM-F75/60	60	4	36	75	M5	181	102
	BM-F90/70	70	4	46	90	M5	191	102
	BM-F100/80	80	4	46	100	M6	191	105
	BM-F115/95	95	5	46	115	M8	191	105
	BM-F130/95	95	5	56	130	M8	201	125
	BM-F130/110	110	5	56	130	M8	201	125
	BM-F145/110	110	6.5	66	145	M8	211	125
	BM-F165/110	110	6.5	56	165	M10	201	145
	BM-F165/130	130	6.5	56	165	M10	201	145
	BM-F200/114.5	114.3	6.5	86	200	M10	231	180
	BM-F215/130	130	6.5	66	215	M12	211	200
	BM-F215/180	180	6.5	66	215	M12	211	200
90	BM-F100/80	80	4	46.5	100	M6	205.5	105
	BM-F115/95	95	5	46.5	115	M8	205.5	105
	BM-F130/95	95	5	56.5	130	M8	215.5	125
	BM-F130/110	110	5	56.5	130	M8	215.5	125
	BM-F145/110	110	6.5	66.5	145	M8	225.5	125
	BM-F165/110	110	6.5	56.5	165	M10	215.5	145
	BM-F165/130	130	6.5	56.5	165	M10	215.5	145
	BM-F200/114.3	114.3	6.5	86.5	200	M10	245.5	180
	BM-F215/130	130	6.5	66.5	215	M12	225.5	200
	BM-F215/180	180	6.5	66.5	215	M12	225.5	200
	BM-F300/250	250	6.5	88.5	300	M16	248.5	260
110	BM-F100/80	80	4	47	100	M6	229	105
	BM-F115/95	95	5	47	115	M8	229	105
	BM-F130/95	95	5	57	130	M8	239	125
	BM-F130/110	110	5	57	130	M8	239	125
	BM-F145/110	110	6.5	67	145	M8	249	140
	BM-F165/110	110	6.5	57	165	M10	239	145
	BM-F165/130	130	6.5	57	165	M10	239	145
	BM-F200/114.3	114.3	6.5	87	200	M10	269	180
	BM-F215/130	130	6.5	67	215	M12	249	200
	BM-F215/180	180	6.5	67	215	M12	249	200
	BM-F300/250	250	6.5	89	300	M16	271	260
