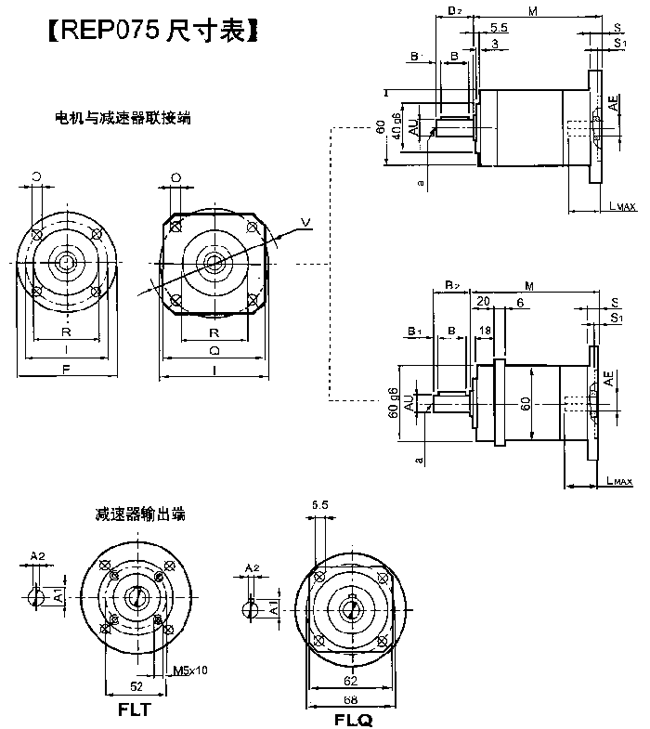

【REP075尺寸表】
|
REP075 | ||||||
|
输出轴 | ||||||
|
AUj6 |
A1 |
A2 |
B |
B1 |
B2 |
a |
|
12 |
13.5 |
4 |
15 |
3 |
21 |
M4×10 |
|
14 |
16 |
5 |
25 |
2 |
28 |
M5×13 |
|
16 |
18 |
5 |
25 |
2 |
28 |
M5×13 |
|
输入轴 | ||||||||||||
|
AE |
6 |
6.35 |
7 |
8 |
9 |
9.52 |
11 |
12 |
12.7 |
14 | ||
|
Lmax |
20 |
22 |
20 |
25 |
25 |
32 |
23 |
30 |
32 |
30 | ||
|
M |
减速比级数 |
1 |
95 | |||||||||
|
2 |
113 | |||||||||||
|
3 |
130 | |||||||||||
|
DV |
M4 |
M4 |
M4 |
M4 |
M4 |
M4 |
M4 |
M4 |
M4 |
M4 | ||
|
NV |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | ||
|
CS[N] |
4.8 | |||||||||||
|
DV=螺钉直径。 NV=螺钉数量。 CS=设定扭矩。 | ||||||||||||
|
输入法兰 | ||||||||
|
型号 |
F |
Q |
V |
I |
RH7 |
O |
S |
S1 |
|
P01 |
60 |
― |
― |
43.82 |
22 |
4.5 |
10 |
3 |
|
P02 |
― |
60 |
80 |
66.67 |
38.1 |
5.5 |
10 |
3 |
|
P03 |
― |
60 |
80 |
63 |
40 |
5.5 |
10 |
3.5 |
|
P04 |
― |
70 |
90 |
75 |
60 |
6.5 |
10.5 |
3.5 |
|
P05 |
105 |
― |
― |
85 |
70 |
6.5 |
10.5 |
3.5 |
|
P06 |
― |
82.5 |
110 |
98.42 |
73.02 |
6 |
11 |
3.5 |
|
P07 |
― |
95 |
120 |
100 |
80 |
6.5 |
11.5 |
4 |
|
P08 |
― |
98 |
130 |
115 |
95 |
9 |
11.5 |
4 |
|
P09 |
― |
116 |
160 |
130 |
110 |
9 |
12 |
4.5 |
|
P10 |
60 |
― |
― |
39 |
26 |
4.5 |
10 |
3 |
|
P11 |
60 |
― |
― |
42 |
32 |
4.5 |
10 |
3 |
|
P12 |
65 |
― |
― |
46 |
32 |
4.5 |
10 |
3.5 |
|
P13 |
80 |
― |
― |
65 |
50 |
5.5 |
10 |
3.5 |
|
P19 |
60 |
― |
― |
36 |
25 |
4.5 |
10 |
3 |
|
P20 |
― |
62 |
85 |
70 |
50 |
5.5 |
10.5 |
3.5 |
|
P21 |
60 |
― |
― |
46 |
30 |
4.5 |
10 |
3 |
