行星减速机

REP型减速机安装位置及技术数据

发布时间：2022-05-21 15:47:52　人气：

REP型减速机安装位置及技术数据

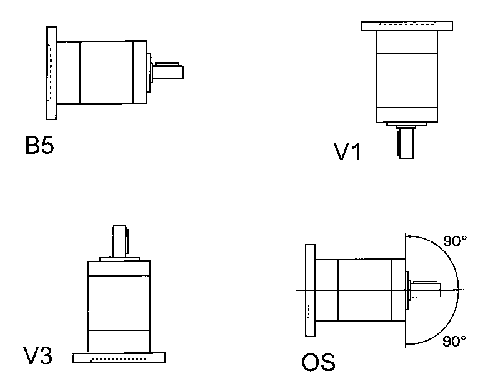

REP型减速机安装位置及技术数据(图1)

【技术数据】

REP075

减速比级数

1

2

3

i

3

4

5

6

9

12

16

20

24

30

36

27

36

48

64

80

100

120

144

180

216

n_1nom

4000

4500

5000

n_1max

6000

T_2N

29

35

27

26

32

37

38

38

38

29

28

32

38

38

38

38

38

38

38

30

29

T_2A

45

54

42

41

49

57

58

58

58

45

44

50

59

59

59

59

59

59

59

46

45

T_2S

112

135

105

104

122

142

145

145

145

112

110

125

147

147

147

147

147

147

147

115

112

L_PA

＜7

R_d

0.96

0.93

0.91

L_h

20000

F_R2

1400

F_A2

700

R_t

4

αmax

4′

6′

8′

m

2.7

3.5

4.3

REP100

减速比级数

1

2

3

i

3

4

5

6

9

12

16

20

24

30

36

27

36

48

64

80

100

120

144

180

216

n_1nom

4000

4500

5000

n_1max

6000

T_2N

76

90

72

70

83

98

99

100

100

78

75

87

101

102

102

103

103

103

103

81

76

T_2A

117

139

110

106

129

150

152

154

155

121

115

135

156

157

157

157

158

158

158

124

117

T_2S

292

347

275

270

322

377

382

385

387

302

287

337

390

392

392

395

395

395

395

310

293

L_PA

＜70

R_d

0.96

0.93

0.91

L_h

20000

F_R2

2100

F_A2

1050

R_t

11

αmax

4′

6′

8′

m

2.7

3.5

4.3

【测量单位和符号】

i	实际减速比	R_d	效率
n_1nom	标称输入转速[rpm]	T_2N	间歇输入扭矩[Nm]
n_1max	最大输入转速[rpm]	T_2A	最大加速输出扭矩[Nm]
L_PA3000min^-1	3000rpm时的噪音水平dB(A)	T_2S	最大紧急输出扭矩[Nm]
F_R2	输出径向载荷[N](300rpm时)	F_A2	输出轴向载荷[N]（300rpm时）
L_h	使用寿命[小时]	R_t	扭转刚度[Nm/arcmin]
αmax	最大空回是在锁住输入轴，同时在输出轴处作用2%的标称扭矩时测得的。[arcmin]
m	质量[Kg]

REP125

减速比级数

1

2

3

i

3

4

5

7

9

12

16

20

28

35

49

36

48

64

80

100

140

196

245

343

n_1nom

3000

3500

4000

n_1max

5000

T_2N

191

207

168

165

224

236

241

243

247

196

187

245

250

252

252

254

255

255

201

191

T_2A

294

319

259

257

345

364

371

375

380

302

288

383

386

388

390

391

392

393

310

295

T_2S

735

797

647

642

862

910

927

937

950

755

720

957

965

970

975

977

980

982

775

737

L_PA

＜70

R_d

0.96

0.93

0.91

L_h

20000

F_R2

3700

F_A2

1850

R_t

32

αmax

4′

6′

8′

m

7.2

9.3

11.4

REP150

减速比级数

1

2

3

i

3

4

5

7

9

12

16

20

28

35

49

36

48

64

80

100

140

196

245

343

n_1nom

3000

3500

4000

n_1max

5000

T_2N

371

447

364

358

447

521

532

540

548

435

417

553

558

562

564

566

568

570

450

427

T_2A

571

688

561

552

688

802

819

831

844

670

642

852

859

865

868

871

874

877

693

658

T_2S

1427

1720

1402

1390

1720

2005

2047

2077

2110

1675

1605

2130

2147

2162

2170

2177

2185

2192

1732

1645

L_PA

＜70

R_d

0.96

0.93

0.91

L_h

20000

F_R2

6600

F_A2

3300

R_t

60

αmax

4′

6′

8′

m

13.0

17.0

21

【测量单位和符号】

i	实际减速比	R_d	效率
n_1nom	标称输入转速[rpm]	T_2N	间歇输入扭矩[Nm]
n_1max	最大输入转速[rpm]	T_2A	最大加速输出扭矩[Nm]
L_PA3000min^-1	3000rpm时的噪音水平dB(A)	T_2S	最大紧急输出扭矩[Nm]
F_R2	输出径向载荷[N](300rpm时)	F_A2	输出轴向载荷[N]（300rpm时）
L_h	使用寿命[小时]	R_t	扭转刚度[Nm/arcmin]
αmax	最大空回是在锁住输入轴，同时在输出轴处作用2%的标称扭矩时测得的。[arcmin]
m	质量[Kg]
