行星减速机

速度控制马达（出力60W-90W）

发布时间：2022-05-21 15:50:59　人气：

框号5 出力60W

速度控制马达齿轮箱

M-5IK60^N_U-□V G-5U□-K（G-5N□-K）

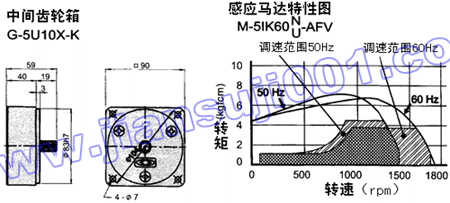

速度控制马达（出力60W-90W）(图1)

框号5 出力90W

M-5IK90U-□V G-5U□-KH（开发中）（可兼配G-5U□-K）

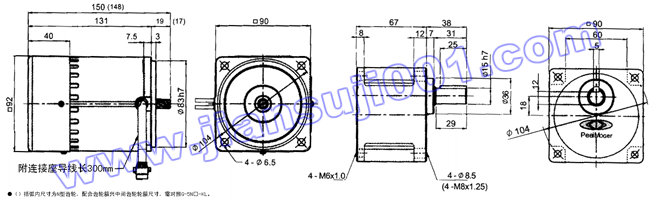

速度控制马达（出力60W-90W）(图2)

型式	A	B	C	D
M-5IK60A-□V	37	Ø12h7	11⁰_-0.15	30
M-5IK90A-□V	37	Ø12h7	11⁰_-0.15	30

型式	A	B	C	D	E
G-5U□-K	25	5⁰_-0.03	5⁰_-0.03	5^+0.06_+0.01	1.2⁰_-0.15
G-5I□-KH	30	6⁰_-0.03	6⁰_-0.03	6^+0.06_+0.01	14.5⁰_-0.15

■马达规格表

型式	极数	出力 (W)	电压 (V)	频率 (Hz)	额定时间	变速范围 (rpm)	额定输出转矩		启动电流 (A)	启动转矩 (kgfcm)	电容 uF(V)	速度控制制器	配合齿轮箱
							1200	90					含油轴承	滚珠轴承	中间速比
							(kgfcm)
M-5IK60^N_U-AFV	4	60	110	50	CONT.	90～1400	4.4	1.2	2.5	4.2	20(250V)	US-5I60A-A	G-5N□-L -	G-5N□-K G-5U□-K G-5U□-KH	G-5N10X-K G-5U10X-K G-5U10X-K
				60		90～1700	3.7	1.2	2.4	4.2
M-5IK60^N_U-CFV	4	60	220	50	CONT.	90～1400	4.4	1.2	1.3	4.2	5(450V)	US-5I60A-C
				60		90～1700	3.7	1.2	1.2	4.2
M-5IK90^N_U-AFV	4	90	110	50	CONT.	90～1400	6.0	2.5	2.9	5.5	25(250V)	US-5I90A-A	-	G-5U□-K G-5U□-KH	G-5U10X-K G-5U10X-K
				60		90～1700	5.5	2.5	2.9	5.5
M-5IK90^N_U-CFV	4	90	220	50	CONT.	90～1400	6.0	2.5	1.5	5.5	6(450V)	US-5I90A-C
				60		90～1700	5.5	2.5	1.5	5.5

速度控制马达（出力60W-90W）(图3)

速度控制马达（出力60W-90W）(图4)

规格uF(V)	A	B	C	H	G	T	最高温度
20(250V)	50	22	32	35	4.5	32	60℃
5(450V)	50	22	32	35	4.5	32	70℃
25(250V)	50	22	32	35	4.5	32	60℃
6(450V)	50	22	32	35	4.5	32	70℃

■齿轮箱最大容许转矩

下表中蓝色栏代表齿轮箱之出力轴兴马达轴同方向，黑色栏代表齿轮箱之出力轴兴马达轴反方向

配合中间齿轮箱

型式	转速（rpm）	500	300	200	180	150	120	100	90	75	60	50	30	20	15	10	9	7.5	6	5	3	2	1.5	1
型式	减速比^50Hz_60Hz	3 3.6	5 6	7.5 9	- 10	10 -	12.5 15	15 18	- 20	20 -	25 30	30 36	50 60	75 90	100 120	150 180	- 200	200 -	250 300	300 360	500 600	750 900	1000 1200	1500 1800
G-5N□-^K_L G-5U□-K G-5U□-KH	最大容许转矩（kgfcm）	6.7 10 -	11 16 -	16 24 -	18 27 -	23 32 -	28 40 -	33 48 -	36 54 -	45 64 -	54 77 -	65 93 -	100 155 155	100 200 226	100 200 300	100 200 300	100 200 300	100 200 300	100 200 -	100 200 -	100 200 300	100 200 300	100 200 300	100 200 300
G-5U□-K G-5U□-KH	最大容许转矩（kgfcm）	14 -	23 -	35 -	38 -	46 -	58 -	69 -	77 -	92 -	111 -	133 -	200 216	200 300	200 300	200 300	200 300	200 300	200 -	200 -	200 300	200 300	200 300	200 300
