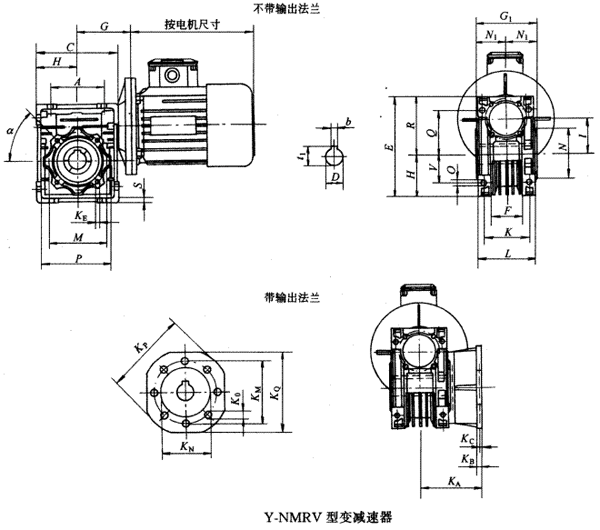

Y-NMRV型变减速机外型及主要尺寸
|
型号 |
尺 寸 | |||||||||||||||||
|
A |
C |
D
（H7） |
E |
F |
G |
H |
l |
L |
M |
N
（h8） |
O |
P |
Q |
R |
S |
V |
K | |
|
30 |
54 |
80 |
14 |
97 |
32 |
63 |
40 |
30 |
56 |
65 |
55 |
6.5 |
75 |
44 |
57 |
5.5 |
27 |
44 |
|
40 |
70 |
100 |
18 |
121 |
43 |
70 |
50 |
40 |
71 |
75 |
60 |
7 |
87 |
55 |
71 |
6.5 |
35 |
60 |
|
50 |
80 |
120 |
25 |
144 |
49 |
80 |
60 |
50 |
85 |
85 |
70 |
8.5 |
100 |
64 |
84 |
7 |
40 |
70 |
|
型号 |
尺 寸 | |||||||||||||||||
|
A |
C |
D
（H7） |
E |
F |
G |
H |
l |
L |
M |
N
（h8） |
O |
P |
Q |
R |
S |
V |
K | |
|
63 |
100 |
144 |
25 |
174 |
67 |
95 |
72 |
63 |
103 |
95 |
80 |
8.5 |
110 |
80 |
102 |
8 |
50 |
85 |
|
75 |
120 |
174 |
28 |
205 |
72 |
112.5 |
86 |
75 |
113 |
115 |
95 |
11 |
140 |
93 |
119 |
10 |
60 |
90 |
|
90 |
140 |
208 |
35 |
238 |
73 |
130 |
103 |
90 |
130 |
130 |
110 |
13 |
160 |
102 |
135 |
11 |
70 |
100 |
|
110 |
170 |
252.5 |
42 |
294 |
─ |
160 |
127.5 |
110 |
142 |
165 |
130 |
14 |
200 |
125 |
167.5 |
15 |
85 |
115 |
|
型号 |
尺 寸 | |||||||||||||
|
G1 |
N1 |
KA |
KB |
KC |
KE |
a/（°） |
KM |
KN
（H8） |
K0 |
KP |
KQ |
b |
t1 | |
|
30 |
63 |
29 |
54.5 |
6 |
4 |
M6×11(n.4) |
0 |
68 |
50 |
6.5(4/90°) |
80 |
70 |
5 |
16.3 |
|
40 |
78 |
36.5 |
67 |
7 |
4 |
M6×8(n.4) |
45 |
87 |
60 |
9(4/90°) |
110 |
95 |
6 |
20.3 |
|
50 |
92 |
43.5 |
90 |
9 |
5 |
M6×8(n.4) |
45 |
90 |
70 |
11(4/90°) |
125 |
110 |
8 |
28.3 |
|
63 |
112 |
53 |
82 |
10 |
6 |
M8×10(n.8) |
45 |
150 |
115 |
11(4/90°) |
180 |
142 |
8 |
28.3 |
|
75 |
118 |
57 |
111 |
13 |
6 |
M8×14(n.8) |
45 |
165 |
130 |
14(4/90°) |
200 |
170 |
8 |
31.3 |
|
90 |
140 |
67 |
111 |
13 |
6 |
M10×18(n.8) |
45 |
175 |
152 |
14(4/90°) |
210 |
200 |
10 |
38.3 |
|
110 |
155 |
74 |
139 |
15 |
6 |
M10×30(n.8) |
45 |
220 |
170 |
14(8/45°) |
270 |
250 |
12 |
45.3 |
