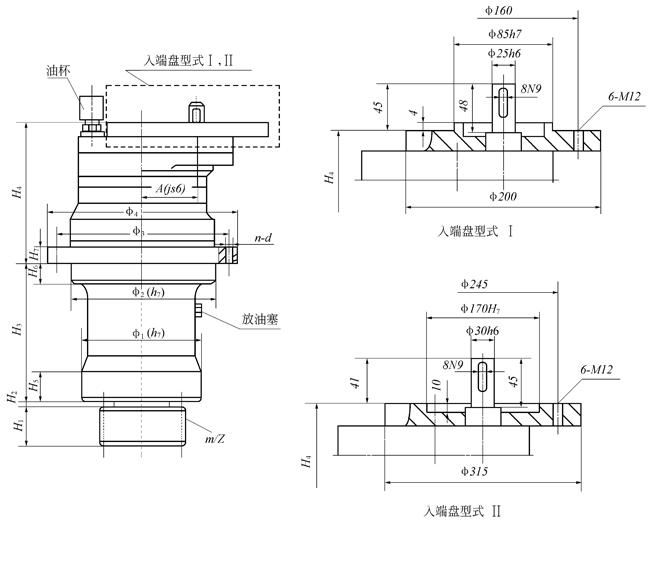

XJL行星齿轮减速机外型及安装尺寸
|
型号 |
XJL-25 |
XJL-40 |
XJL-63 |
XJL-80 |
XJL-100 |
XJL-160 |
XJL-250 | |
|
主
要
尺
寸 |
M/Z |
10/12 |
10/12 |
10/12 |
10/12 |
12/16 |
12/16 |
12/16 |
|
φ1(h7) |
φ170 |
φ176 |
φ220 |
φ220 |
φ260 |
φ280 |
φ330 | |
|
φ2(h7) |
φ220 |
φ260 |
φ260 |
φ295 |
φ330 |
φ415 |
φ415 | |
|
φ3 |
φ250 |
φ290 |
φ290 |
φ340 |
φ380 |
φ465 |
φ465 | |
|
φ4 |
φ280 |
φ320 |
φ320 |
φ370 |
φ420 |
φ500 |
φ500 | |
|
A(js6) |
102 |
102 |
102 |
102 |
124 |
145 |
155 | |
|
n-d |
12-φ11 |
12-φ14 |
12-φ14 |
24-φ18 |
24-φ18 |
24-φ18 |
24-φ22 | |
|
H1 |
80 |
80 |
80 |
85 |
96 |
105 |
120 | |
|
H2 |
5 |
5 |
5 |
12 |
12 |
25 |
12 | |
|
H3 |
200 |
230 |
315 |
315 |
315 |
550 |
550 | |
|
H4 |
245 |
250 |
277 |
284 |
347 |
315 |
364 | |
|
H5 |
55 |
60 |
70 |
70 |
60 |
100 |
100 | |
|
H6 |
15 |
15 |
20 |
20 |
40 |
25 |
20 | |
|
H7 |
20 |
25 |
25 |
30 |
30 |
30 |
35 | |
|
入端形式 |
Ⅰ |
Ⅱ |
| |||||
表中H1，M/Z尺寸，可根据用户需要确定。
