CW系列圆弧圆柱蜗杆减速机承载能力传动效率（JB/T 7935-1999）

发布时间：2022-05-11 15:01:19　人气：

1．输入功率和输出转矩

CW型蜗杆减速机额定输入功率P_1N（KW）各额定输出转矩了T₂（N・n）见表3.4。表3.4中的额定输入功率P₁及额定输出转矩T₂适用于如下工作条件：减速机工作载荷平稳，无冲击，每日工作8h，每小时启动10次，启动转矩不超过额定转矩的2.5倍，小时负荷率J_C=100%，环境温度为20℃。当上述条件不能满足时，应依据表3.6～表3.9进行修正。

2. 传动效率

CW型蜗杆减速机的传动效率见表3.5。

表3.5 CW型减速机的传动效率

公称传动比 i_N	输入转速 n_i/r・min^-1	中心距a/mm
		63～100	125～200	225～280	315～400

5～8	1500	91	93.5	95	96
	1000	90	93	94.5	95.5
	750	89	92.5	94	95
	500	88	92	93.5	94.5
10～12.5	1500	86	91.5	94	95
	1000	85	91	93.5	94.5
	750	83	90	93	94
	500	82	89	92	93.5
16～25	1500	83.5	88	90	91
	1000	82	86	88	89
	750	80	84	87.5	88.5
	500	78	82	85	87
31.5	1500	75	83	84	86
	1000	72	80	81	85
	750	70	77	79	84
	500	67.5	75	76	82
40	1500	74	79.5	82.5	84.5
	1000	72.5	76	81	82.5
	750	70	74	79	81
	500	68	71	74	78
50～63	1500	70	78	81	83
	1000	67	75	80	81
	750	65	72	77	79
	500	63	70	74	75

3.轴端许用载荷

CW型蜗杆减速机输出轴轴端径向许用载荷F_R或轴向许用载荷F_A见表3.6。

表3.6 CW型减速机径向许用载荷F_R或轴向许用载荷F_A

中心距a/mm	63	80	100	125	140	160	180
F_R或F_A/N	3500	5000	6000	8500	10000	11000	13000

中心距a/mm	200	225	250	280	315	355	400
F_R或F_A/N	18000	20000	21000	27000	31000	35000	38000

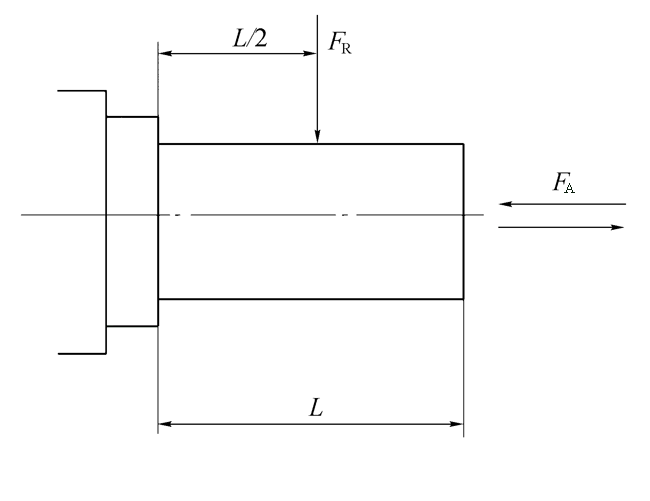

表3.6中的F_R是根据外力作用于输出轴轴端的中点确定的，见图3.2。

CW系列圆弧圆柱蜗杆减速机承载能力传动效率（JB/T 7935-1999）

当外力作用点偏离中点△L时，其许用径向载荷应由式（3.1）确定：

CW系列圆弧圆柱蜗杆减速机承载能力传动效率（JB/T 7935-1999）(图2)

式中的正负号分别对应于外力作用点由轴端中点向外侧及内侧偏移的情形。
