蜗轮减速机

PWS80、PWS100、PWS125、PWS140、PWS160、PWS180、PWS200、PWS225、PWS250、PWS280、PWS315、PWS355、PWS400、PWS450、PWS500、PWS560、PWS630、型平面二次包络环面蜗杆减速机主要尺寸（GB/T16449-1996）

发布时间：2022-05-11 15:08:08　人气：

PWS80-PWS630、型平面二次包络环面蜗杆减速机主要尺寸

PWS80、PWS100、PWS125、PWS140、PWS160、PWS180、PWS200、PWS225、PWS250、PWS280、PWS315、PWS355、PWS400、PWS450、PWS500、PWS560、PWS630、型平面二次包络环面蜗杆减速机主要尺寸（GB/T16449-1996）(图1)

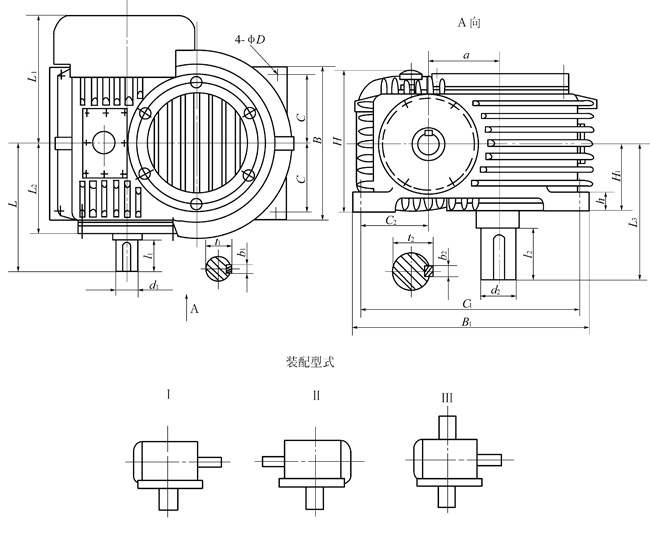

PWS型减速机主要尺寸 /mm

a	H₁	B	B₁	C	C₁	C₂	D	H	L	L₁	L₂	L₃	d₁	b₁	t₁	l₁	d₂	b₂	t₂	l₂	h
80	95	100	315	80	265	80	14	200	160	118	118	170	25	8	28	42	45	14	48.5	82	30
100	125	125	355	100	315	100	16	236	200	140	140	212	32	10	35	58	55	16	59	82	35
125	140	140	400	118	355	118	18	280	236	170	170	250	38	10	41	58	65	18	69	105	38
140	160	160	450	132	400	132	20	300	265	190	190	280	42	12	45	82	70	20	74.5	105	40
160	180	180	500	150	450	150	21	335	300	212	212	315	48	14	51.5	82	80	22	85	130	42
180	200	200	560	170	500	160	22	375	335	236	236	355	56	16	60	82	90	25	95	130	45
200	224	224	630	190	560	170	24	425	355	265	265	400	60	18	64	105	100	28	106	165	48
225	250	250	710	212	630	190	26	475	400	300	300	425	65	18	69	105	110	28	116	165	50
250	280	280	800	245	710	200	28	530	450	355	355	475	70	20	74.5	105	125	32	132	165	52
280	315	315	900	265	800	224	30	600	500	375	375	530	85	22	90	130	140	36	148	200	55
315	355	355	1000	300	900	250	32	670	560	425	425	560	90	25	95	130	150	36	158	200	58
355	400	400	1120	335	1000	265	35	750	600	450	450	670	100	28	106	165	170	40	179	240	62
400	450	450	1250	375	1120	315	35	850	670	500	500	710	110	28	116	165	180	45	190	240	65
450	500	500	1400	425	1250	355	39	950	750	560	560	800	125	32	132	165	200	45	210	280	70
500	560	560	1600	475	1400	400	42	1060	800	600	600	900	130	32	137	200	220	50	231	280	75
560	630	630	1800	530	1600	450	45	1180	900	670	670	1000	150	36	158	200	250	56	262	330	78
630	710	710	2000	600	1800	500	48	1320	1000	750	750	1100	170	40	179	240	280	63	292	380	82
710	800	800	2240	670	2000	560	52	1500	1120	850	850	1250	190	45	200	280	320	70	334	380	88
