蜗轮减速机

整体式PWO80、PWO100、PWO125、PWO140、PWO160、PWO180、PWO200、PWO225、PWO250、PWO280、PWO315、PWO355、型平面二次包络环面蜗杆减速机主要尺寸（GB/T16449-1996）

发布时间：2022-05-11 15:08:09　人气：

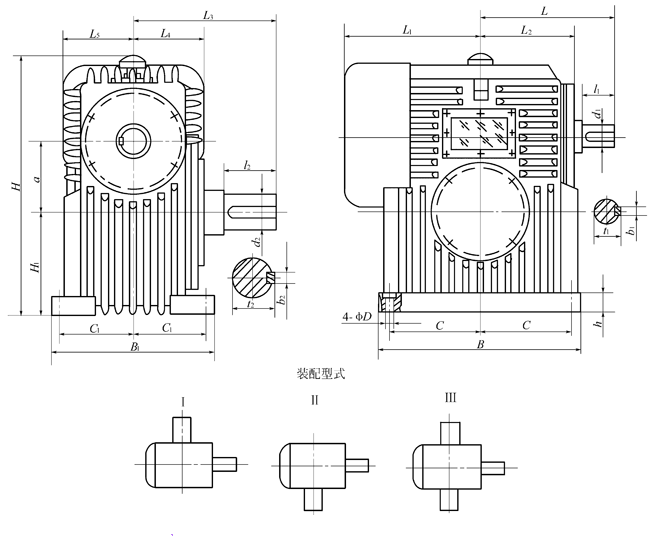

整体式PWO80-PWO355、型平面二次包络环面蜗杆减速机主要尺寸整体式PWO80、PWO100、PWO125、PWO140、PWO160、PWO180、PWO200、PWO225、PWO250、PWO280、PWO315、PWO355、型平面二次包络环面蜗杆减速机主要尺寸（GB/T16449-1996）(图1)

PWO型减速机主要尺寸（整体式） /mm

a	H₁	B	B₁	C	C₁	D	H	L	L₁	L₂	L₃	L₄	L₅	d₁	b₁	t₁	l₁	d₂	b₂	t₂	l₂	h
80	125	250	190	112	80	14	300	160	160	125	180	100	90	25	8	28	42	45	14	48.5	82	30
100	160	300	236	130	100	16	375	200	200	160	212	125	118	32	10	35	58	55	16	59	82	35
125	180	355	280	160	125	18	425	236	236	190	250	150	140	38	10	41	58	65	18	69	105	38
140	200	400	315	180	140	20	475	265	265	212	280	160	160	42	12	45	82	70	20	74.5	105	40
160	215	450	355	200	160	21	530	300	300	236	315	190	180	48	14	51.5	82	80	22	85	130	42
180	250	500	400	225	180	22	600	335	335	265	355	212	200	56	16	60	82	90	25	95	130	45
200	280	560	450	250	200	24	670	355	355	300	400	236	224	60	18	64	105	100	28	106	165	50
225	315	630	500	280	225	26	750	400	400	315	450	265	250	65	18	69	105	110	28	116	165	53
250	355	670	530	300	250	28	850	450	450	355	500	280	280	70	20	74.5	105	125	32	132	165	57
280	400	800	600	355	280	30	900	475	475	400	560	315	315	85	22	90	130	140	36	148	200	60
315	450	900	670	375	315	32	1000	560	560	450	630	355	355	90	25	95	130	150	36	158	200	67
355	500	1000	750	425	355	35	1180	670	670	500	710	400	400	100	28	106	165	170	40	179	240	75
