SCW型轴装式圆弧圆柱蜗杆减速机反力矩支架的安装JB/T6387-1992

发布时间：2022-05-11 15:13:47　人气：

反力矩支架的安装

a.反力矩支架应安装在减速机朝向工作机的一侧,以减小附加在工作机轴上的弯矩。

b.反力矩支架与减速机用销钉定位,安装尺寸见下表。

SCW型轴装式圆弧圆柱蜗杆减速机反力矩支架的安装JB/T6387-1992(图1)

反力矩支架安装尺寸

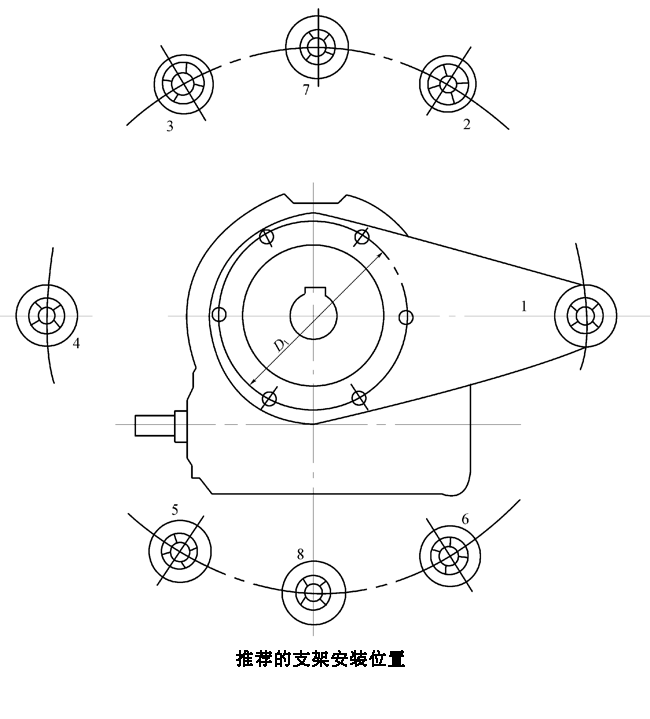

c.推荐的反力矩支架的安装位置参见下图。对SCWU、SCWS、SCWO型减速机，当中心距a=63～100mm时,安装位置为1～8;当中心距a=125～315mm时,最佳安装位置为1、3、4、5，也可用7或8。

d.反力矩支架与固定支承联接端的轴套使用橡胶等弹性体，以防止发生挠曲并吸收所产生的转矩波动。
