蜗轮减速机

WPWE型蜗轮蜗杆减速机主要尺寸

发布时间：2022-05-11 15:58:51　人气：

WPWE型蜗轮蜗杆减速机主要尺寸

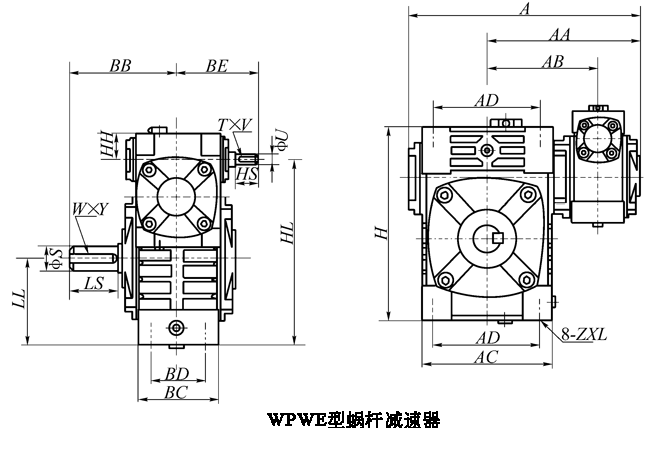

WPWE型蜗轮蜗杆减速机主要尺寸(图1)

WPWE型蜗杆减速机主要尺寸 /mm

规格	减速比	A	AA	AB	BB	BE	AC	BC	AD	BD	HH	HL	LL	H	Z×L	H₁L₁	L₁L₁	H₁	HA	HB	M	N
40～70	1/200 1/300 1/400 1/500 1/600 1/800 1/900	262	171	126	131	89	152	86	125	65	35	200	90	215	M10×25	110	140	236	70	50	150	190
50～80		297	197	144	142	107	169	102	140	70	35	235	105	250	M12×28	130	160	268	80	65	170	220
60～100		363	231	175	169	122	216	117	180	90	42	290	130	310	M12×30	160	200	336	100	75	190	270
70～120		408	256	193	190	140	256	124	220	100	55	345	155	370	M14×32	190	240	430	120	90	230	320
80～135		471	298	226	210	160	296	147	260	110	65	400	185	425	M16×35	215	270	480	135	105	250	350
100～155		555	354	269	252	190	345	185	280	120	80	458	203	461	M16×35	235	290	531	135	130	275	390
120～175		598	379	287	262	229	374	192	320	140	95	518	223	521	M16×35	280	335	600	160	155	310	430
135～200		662	425	318	305	260	412	230	360	150	105	580	245	575	M20×36	310	375	666	175	185	360	480
155～250		795	510	380	360	302	500	285	420	190	103	705	300	700	M24×42	355	450	800	200	203	460	560

规格	减速比	E	F	G	Z	H₂L₂	L₂L₂	H₂	BA	BC	CA	M₁	N₁	E₃	E₁	E₂	输入轴			输出轴
规格	减速比	E	F	G	Z	H₂L₂	L₂L₂	H₂	BA	BC	CA	M₁	N₁	E₃	E₁	E₂	HS	U	T×V	LS	S	W×Y
40～70	1/200 1/300 1/400 1/500 1/600 1/800 1/900	115	150	20	15	215	105	238	40	65	159	156	295	120	120	135	25	12	4×2.5	60	28	8×4
50～80		135	180	20	15	250	120	273	50	70	187	175	320	140	130	150	30	12	4×2.5	65	32	10×5
60～100		155	220	25	15	310	150	334	60	90	222	224	375	190	155	180	40	15	5×3	75	38	10×5
70～120		180	260	30	18	370	180	423	70	100	260	266	450	220	185	215	40	18	6×3.5	85	45	14×5.5
80～135		200	290	30	18	430	215	482	80	110	295	306	495	260	210	235	50	22	6×3.5	95	55	16×6
100～155		220	320	35	21	490	235	541	100	140	345	350	590	290	245	295	50	25	8×4	110	60	18×7
120～175		250	350	40	21	555	260	600	120	150	404	394	640	320	267	323	65	30	8×4	110	65	18×7
135～200		290	390	40	24	625	290	677	135	175	460	440	710	370	290	360	75	35	10×5	125	70	20×7.5
155～250		380	480	45	28	755	350	824	155	200	552	510	860	440	350	440	85	40	12×5	155	90	25×9
